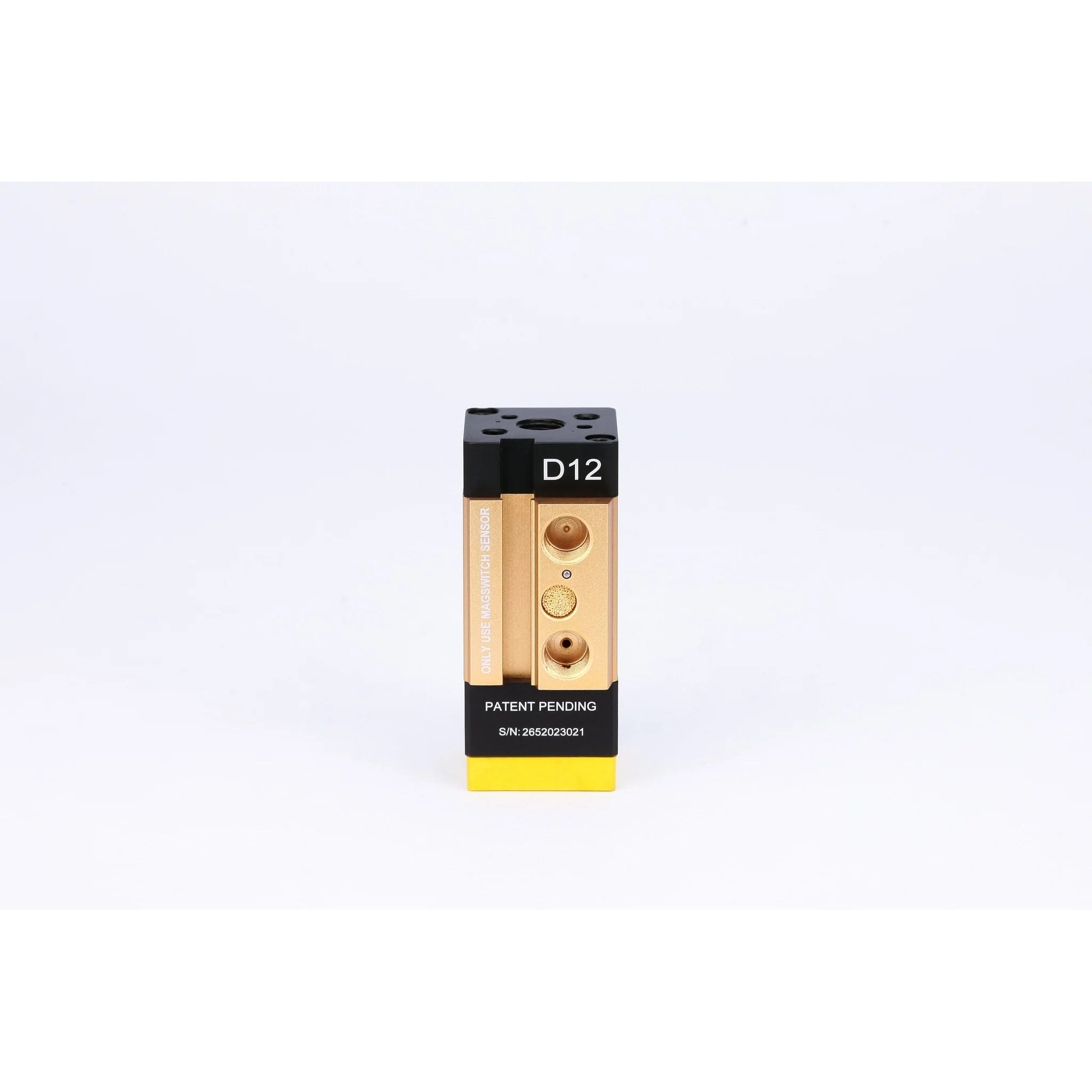

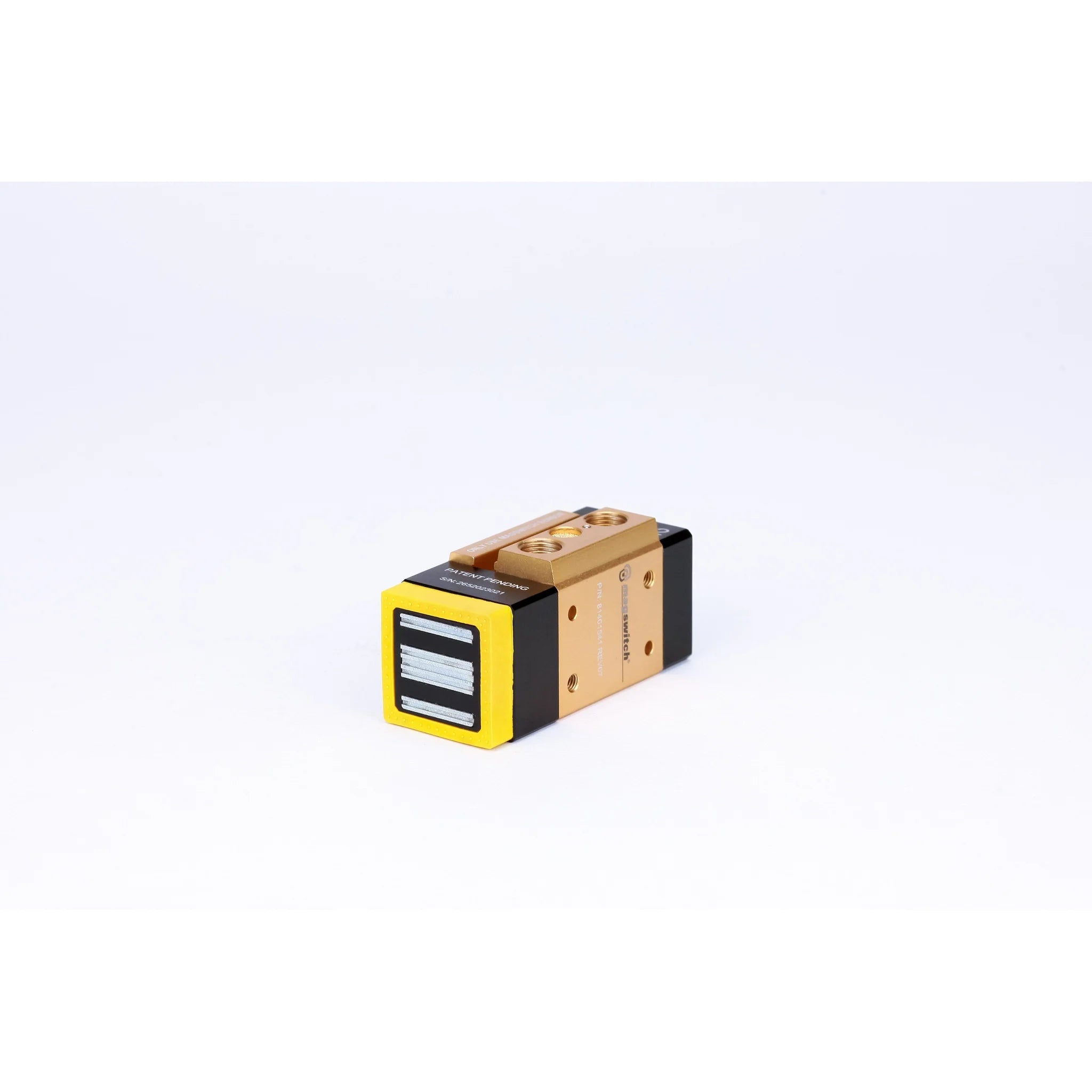

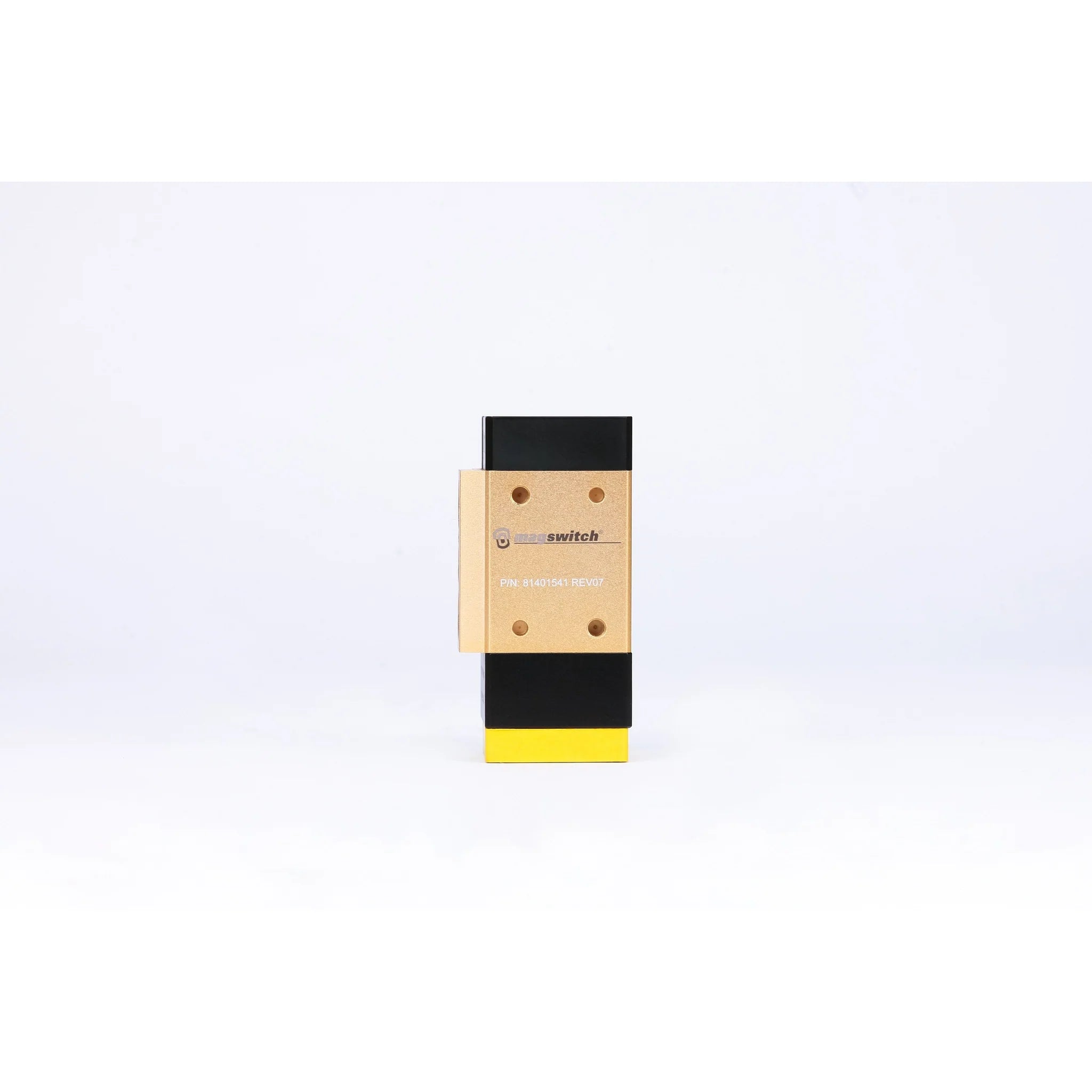

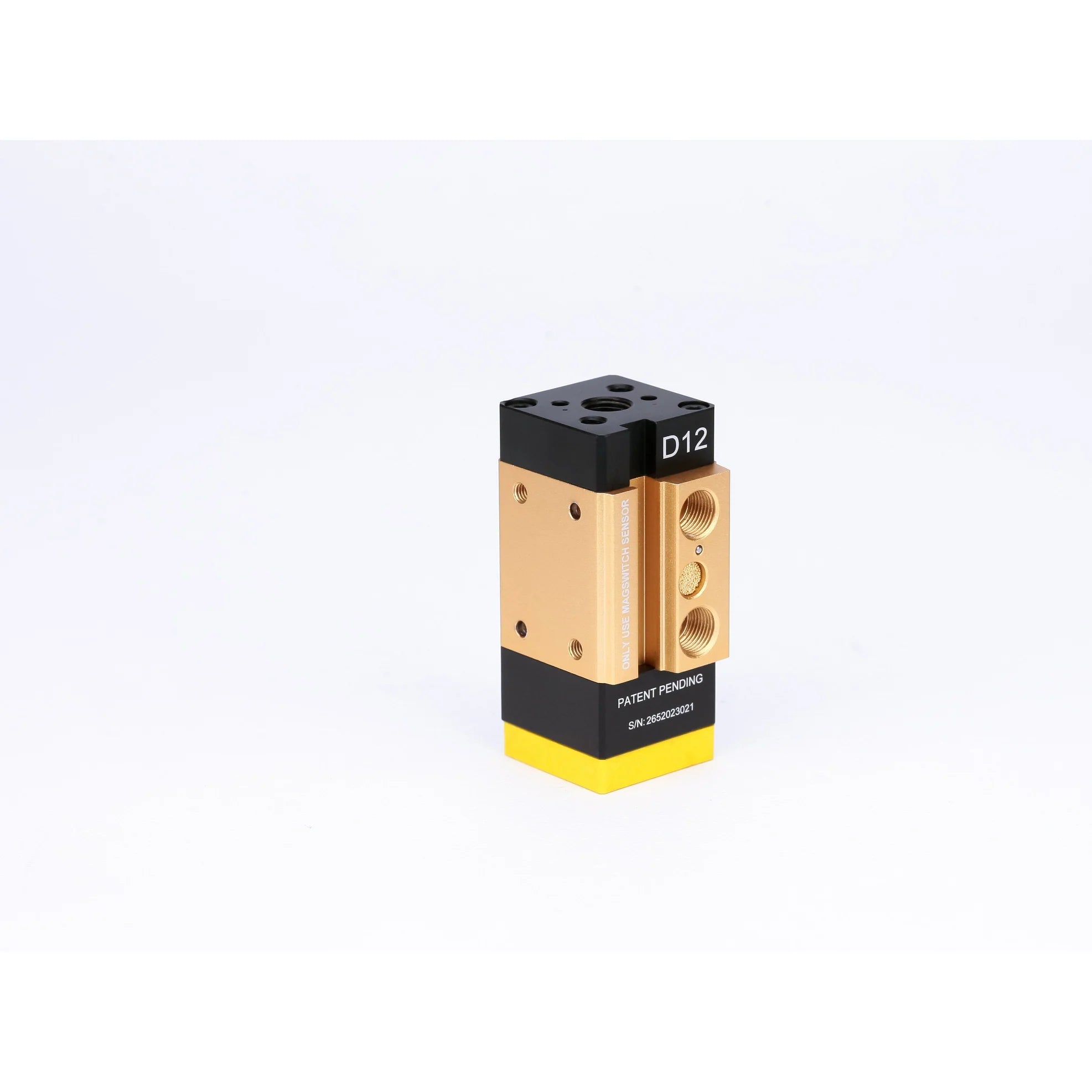

Magswitch D12 pneumatischer Magnetgreifer für Dünnbleche

Magswitch D12 pneumatischer Magnetgreifer für Dünnbleche

Produkt anfragen

Magswitch D12 pneumatischer Magnetgreifer für Dünnbleche
Artikelnummer: 81401541

Der D12 ist ein pneumatisch betätigter Magnetgreifer mit ultraflachem Magnetfeld und Mehrfach-Array-Technologie, der speziell für die Materialhandhabung von dünnen Blechen (< 2,0 mm) entwickelt wurde. Der D12 überzeugt dort, wo herkömmliche Magnete, EPM-(Electric Permanent Magnetic)-Robotergreifer und Saugnäpfe keinen ausreichenden Halt erzeugen können.

Dieses innovative End-of-Arm-Tooling (EOAT) für Industrieroboter eignet sich ideal für leichte Automatisierungsprozesse, darunter:

Pressenbe- und -entladung
Entstapeln von Teilen
Maschinenbeschickung
Pick-and-Place
Robotisches Kommissionieren
Ergonomische Handhabungsunterstützung

Die einseitige Werkstückaufnahme ermöglicht robuste und zuverlässige Automatisierungsprozesse. Der D12 übertrifft andere Automatisierungslösungen durch standardisierte Sensoroptionen, NAAMS-Montage, ausfallsicheren Betrieb und die höchste Haltekraft pro cm² auf dünnem Blech, die derzeit auf dem Markt verfügbar ist.

Merkmale

Der D12-Magnetgreifer mit ultraflachem Magnetfeld und moderner NAAMS-Montagetechnik steigert die Produktivität und übertrifft alternative Lösungen durch:

Branchenweit beste Haltekraft pro mm² (3× stärker als der nächstbeste Wettbewerber)
Entstapel-Fähigkeit ab 1,5 mm Materialstärke
Kompakte Bauform zur Aufnahme komplexer Geometrien
Flexible Montagemöglichkeiten
Extrem schnelle Schaltzeiten unter 300 ms (schneller als EPM)
Fail-Safe-Betrieb – Teile fallen bei Stromverlust nicht ab
Optionale ON/OFF-Werkzeugsensorik
Industriestandard-G1/8-Luftanschlüsse
Kein Energieverbrauch im EIN- oder AUS-Zustand
Niedrigen Luftdruckbedarf
100 % Einschaltdauer

Wettbewerbsvorteile

Verbesserte Haltekraft pro Quadratzentimeter
Höchste Haltekraft bei kleinem Footprint
Branchenweit beste Entstapelleistung – die ultraflache Magnetfeldtechnologie ermöglicht das Anheben einer einzelnen 1,5-mm-Blecheinlage aus einem Stapel
Weniger Werkzeuge erforderlich, um ein Teil zu bewegen
Einfachere Endeffektordesigns
Magswitch ist weltweit führend in magnetischer einseitiger Werkstückaufnahme

Industrielle Automatisierungsanwendungen

Kollaborative Robotik

Der Magswitch D12 Magnetgreifer ist ideal für leichte Cobot-Produktionsprozesse. Sein kompaktes Design, eine Haltekraft von 118 N und keine externen beweglichen Teile machen ihn zum perfekten End-of-Arm-Tool für kollaborative Roboter. Erleben Sie höchste Zuverlässigkeit in der automatisierten Teilehandhabung dank der preisgekrönten, patentierten Magswitch-Technologie.

Automobilindustrie

Der Magswitch D12 Magnetgreifer eignet sich hervorragend für die Handhabung kleiner Komponenten in automobilen Produktionslinien. Ideal für Verstärkungsbleche an Scharnieren, Sitzkomponenten, „Pork Chops“ und „Chicken Wings“. Bewältigen Sie Fertigungsherausforderungen mit sicherer, präziser und stabiler Montage. Steigern Sie die Effizienz und reduzieren Sie Risiken in Produktionsautomatisierungssystemen der Automobilindustrie – mit der besten erhältlichen Magnetgreifer-Technologie: Magswitch.

Konsumgüterproduktion

Präzise Handhabung vielfältiger Komponenten: Die Magswitch D12 Serie optimiert die automatisierte Montage. Von Gabeln und Klingen bis hin zu Stiften und Nadeln sorgen unsere Magnetgreifer für Stabilität und Genauigkeit. Verbessern Sie die Qualitätskontrolle und optimieren Sie Hochvolumen-Fertigungsprozesse mit der fortschrittlichen Automatisierungstechnologie von Magswitch.

Steigern Sie die Effizienz Ihrer Roboterautomatisierung und erhöhen Sie die Produktivität mit den pneumatischen Magnetgreifern Magswitch D12 – der optimalen Lösung für automatisierte Pick-and-Place-Aufgaben.

Werkzeug- und Sensor-Bundle-Kit verfügbar

Magswitch D12 mit Sensor-Kit (Sensor installiert)

SKU: 88001584

Standardkits verfügbar

Produkt	SKU	Hinweis
D5/D12 Reibbelag-Kit	88001560	Enthalten & vormontiert
D5/D12 Gummiband-Kit	88001558	Im Lieferumfang
D5/D12 Sensor-Kit	88001580	Separat erhältlich
D5/D12 28,5-mm-Kugelhalter-Kit	88001562	Separat erhältlich

Hinweis: Der Magswitch D12 (81401541) enthält kein Sensor-Kit (88001580).
Das Bundle-Kit 88001584 enthält den D12 mit installiertem Sensor-Kit.

Spezifikationen

Halte- & Scherkräfte

Parameter	Wert
Maximale Abreißkraft (ohne Reibbelag)¹	118 N
Maximale Abreißkraft (mit Reibbelag)¹	111 N
Maximale Scherkraft (ohne Reibbelag)¹	43 N
Maximale Scherkraft (mit Reibbelag)¹	49 N
Mindestmaterialstärke für Entstapeln²	0.059 in / 1.5 mm

Druck, Gewicht & Anschlüsse

Parameter	Wert
Maximal zulässiger Druck	145 psi / 10 Bar
Betätigungsdruck für vollständige Sättigung	57 psi / 3.9 Bar
Luftanschlüsse	2 × G1/8 (1/8 BSP)
Gewicht	0.4 lb / 0.2 kg
Magnetische Polfläche (je Pol)	0.91" × 0.91" / 23 × 23 mm

Montageoptionen

Seite: 3× Ø3–M4–Ø3–M4
Oben (Zentrum): G1/8
Oben: Ø3–M5–Ø3–M5

Materialstärke → Maximale Kraft & Luftdruckanforderungen

Maximale Kraft – ohne Reibbelag (N)

Materialstärke mm (in)	Kraft (N)
0.5 (0.020)	44
1.0 (0.039)	90
2.0 (0.079)	118
3.0 (0.118)	118

Maximale Kraft – mit Reibbelag (N)

Materialstärke mm (in)	Kraft (N)
0.5 (0.020)	35
1.0 (0.039)	88
2.0 (0.079)	111
3.0 (0.118)	111

Erforderlicher Luftdruck³ – ohne Reibbelag (Bar / psi)

Materialstärke	Druck
0.5 mm	2.4 Bar (35 psi)
1.0 mm	3.4 Bar (50 psi)
2.0 mm	3.9 Bar (57 psi)
3.0 mm	3.9 Bar (57 psi)

Erforderlicher Luftdruck³ – mit Reibbelag (Bar / psi)

(gleiche Werte wie ohne Reibbelag)

Materialstärke	Druck
0.5 mm	2.4 Bar (35 psi)
1.0 mm	3.4 Bar (50 psi)
2.0 mm	3.9 Bar (57 psi)
3.0 mm	3.9 Bar (57 psi)

Fußnoten

¹ Ermittelt im Labor an 2" (5,08 cm) dickem SAE1018-Stahl mit einer Oberflächenrauheit von 63 Mikroinch und optimierten Polschuhen. Viele Faktoren beeinflussen die tatsächliche Abreißkraft und die sichere Arbeitslast. Vor Einsatz in jeder Anwendung ist ein Test erforderlich.
² Getestet mit zwei SAE1018-Stahlblechen (200 × 200 mm, 1,5 mm dick).
³ Werte können um ±5 % variieren.
⁴ Die angegebenen Kräfte sind nicht sichere Hubkräfte. Für die sichere Arbeitslast empfiehlt Magswitch einen Sicherheitsfaktor von 5:1.
