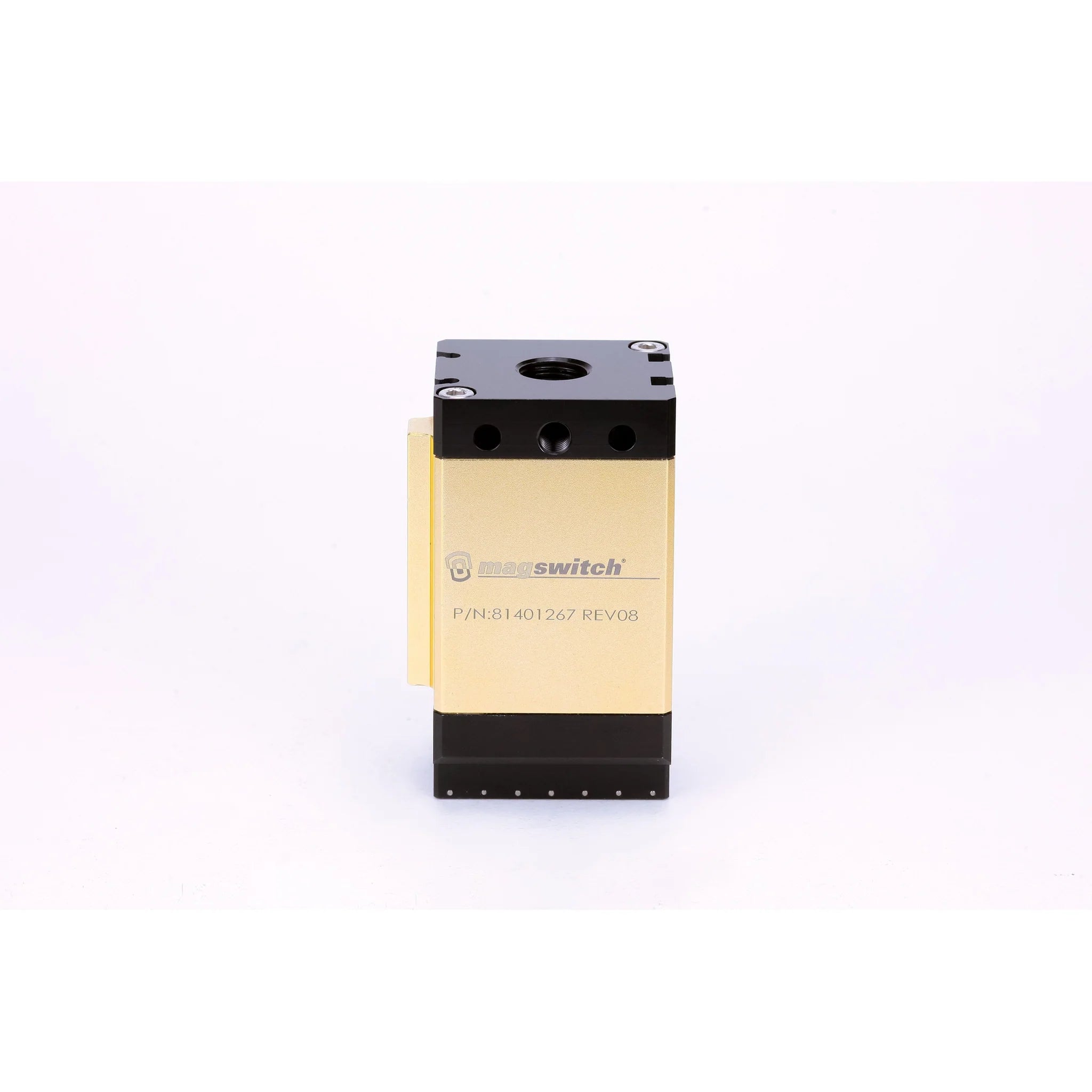

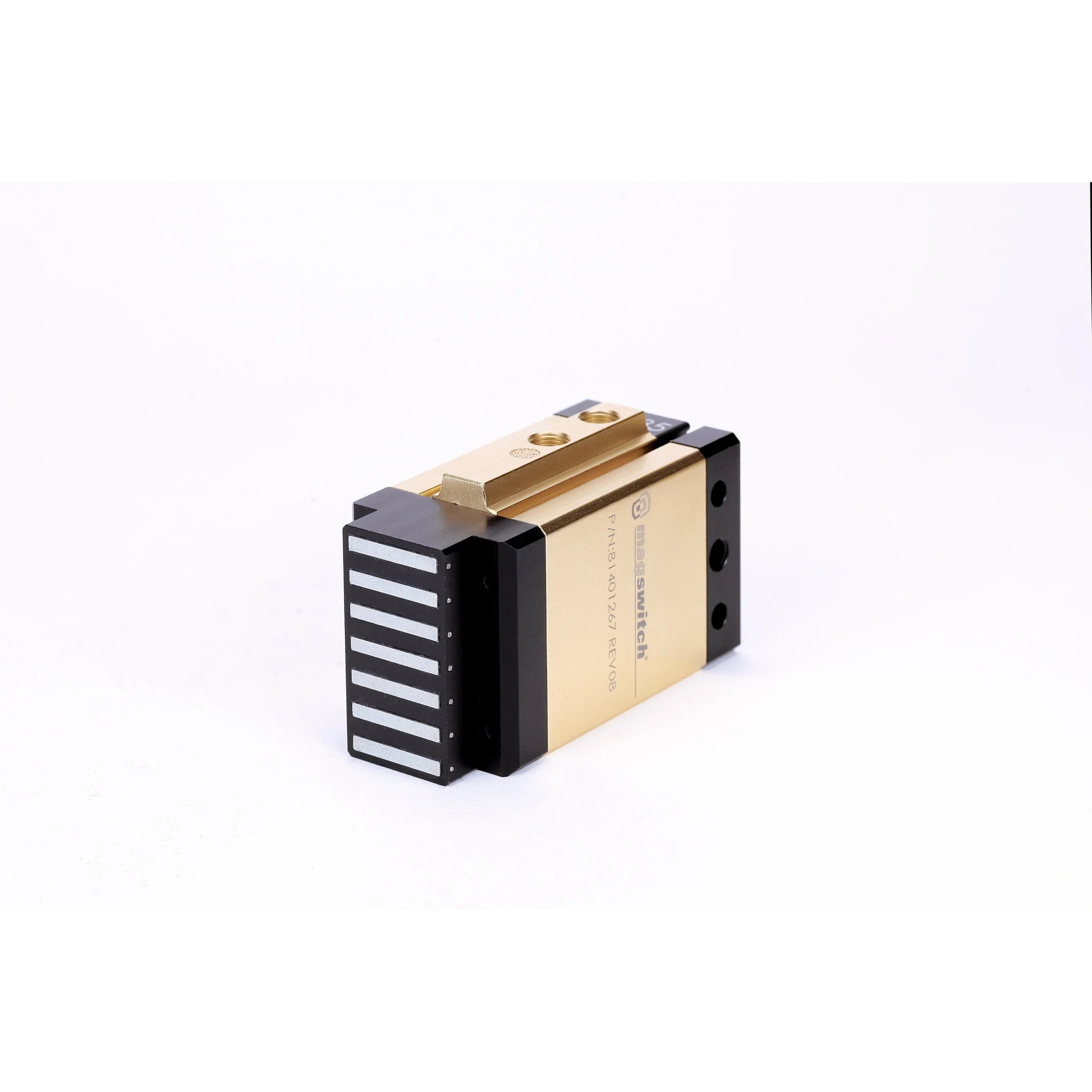

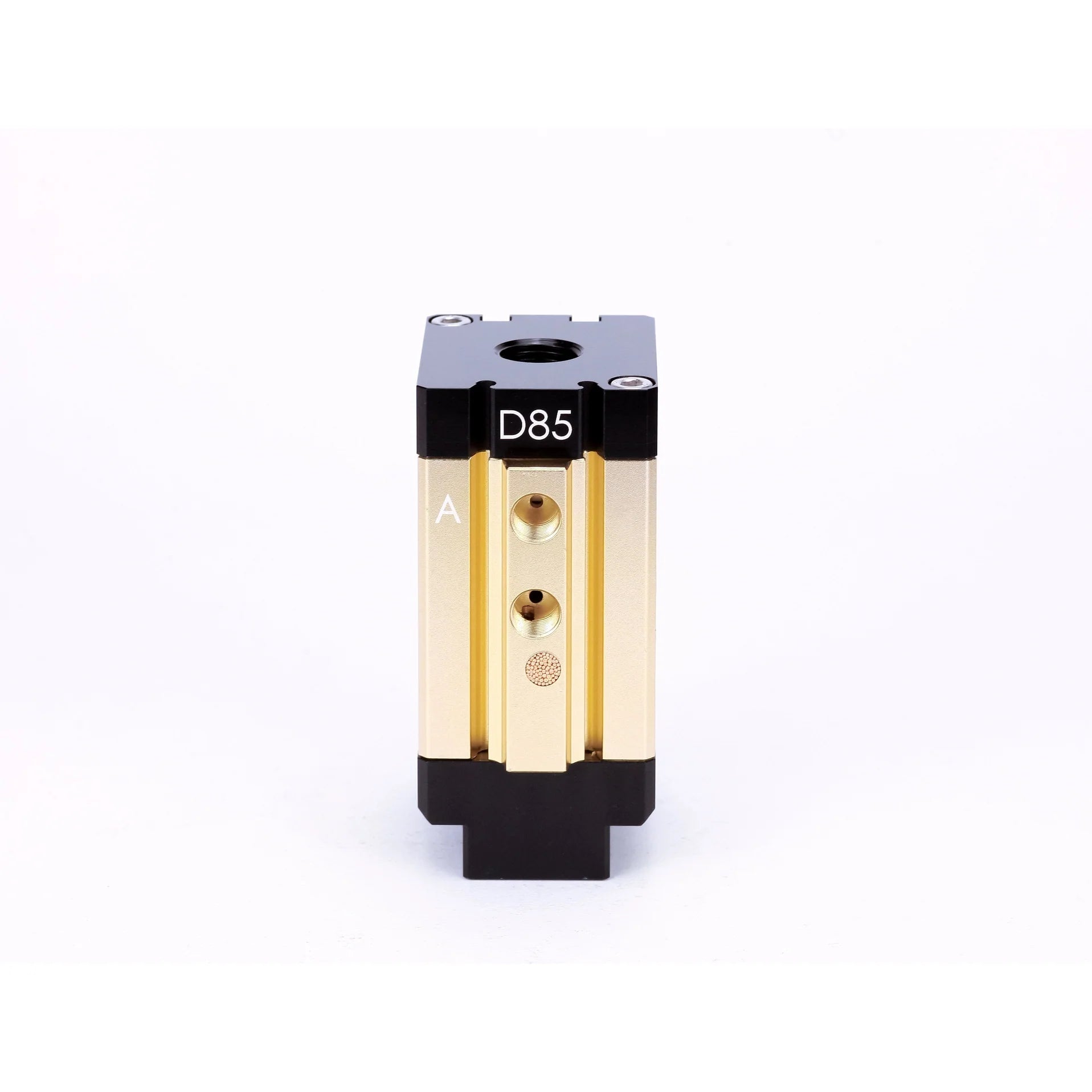

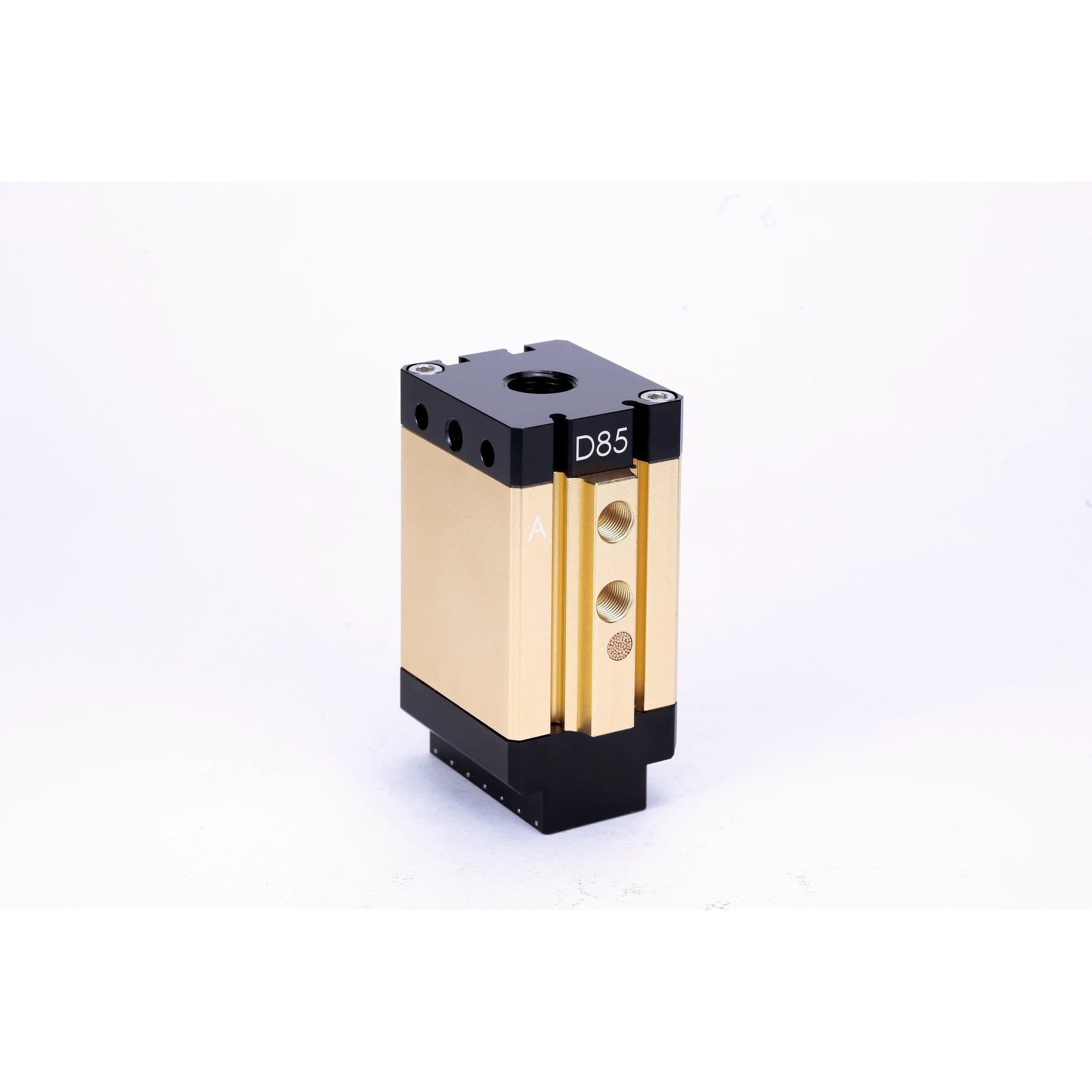

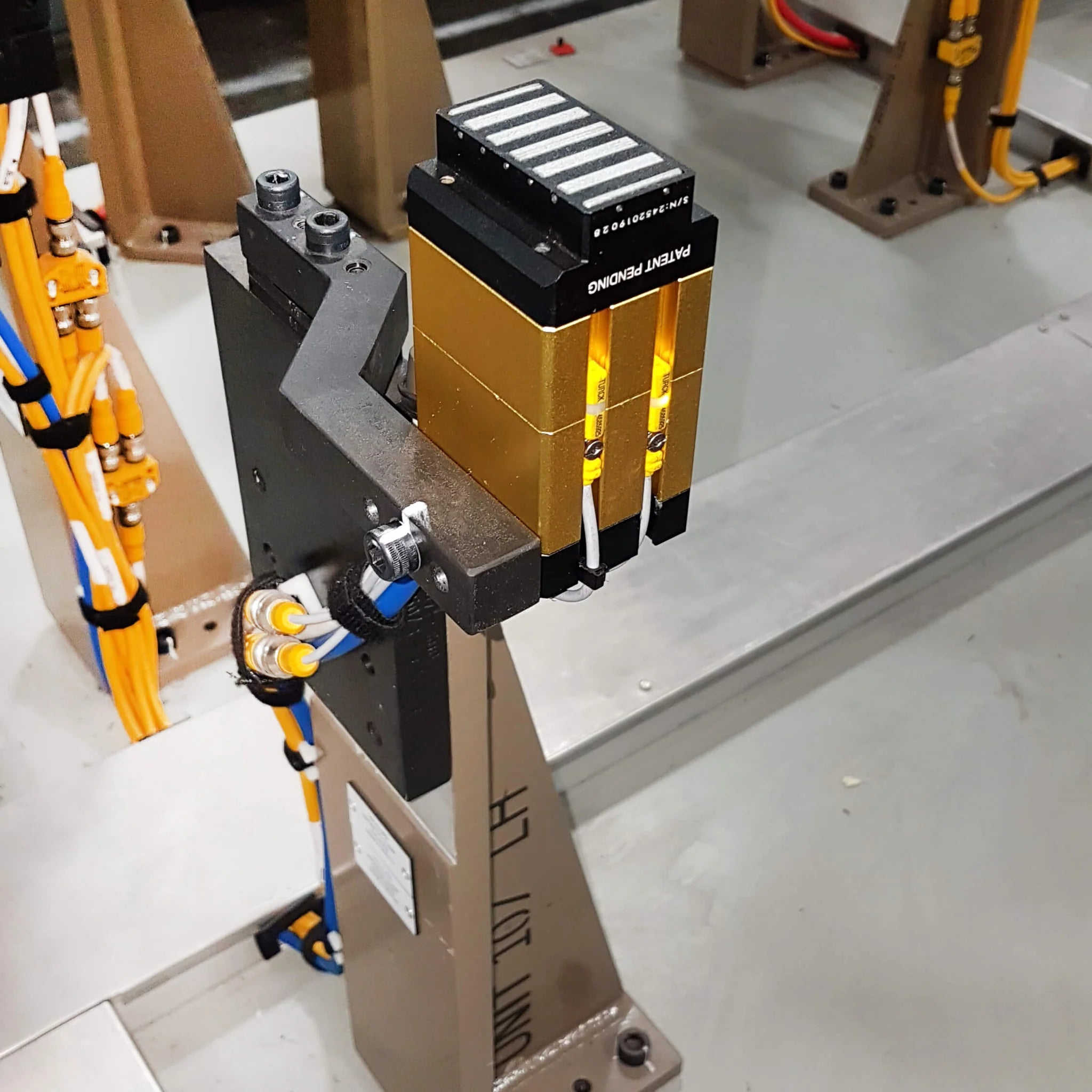

Magswitch D85 pneumatischer Magnetgreifer für Dünnbleche
Magswitch D85 pneumatischer Magnetgreifer für Dünnbleche
Artikelnummer: 81401267
Der D85 ist ein pneumatisch betätigter Magnetgreifer mit schmalem Footprint und ultraflacher Magnetfeld-Array-Technologie, der speziell dafür entwickelt wurde, auf dünnen Blechen zu überzeugen – selbst dort, wo herkömmliche Magnete keinen Halt finden.
Dieses innovative End-of-Arm-Tooling (EOAT) eignet sich ideal für verschiedenste robotergestützte Automatisierungsprozesse, darunter:
- Pressenbe- und -entladung
- Entstapeln von Teilen
- Maschinenbeschickung
- Pick-and-Place
- Robotisches Kommissionieren
- Ergonomische Hebehilfen
Der D85 setzt neue Maßstäbe gegenüber Wettbewerbsprodukten durch standardisierte Sensoroptionen, NAAMS-Montage, ausfallsicheren Betrieb sowie die höchste Haltekraft pro mm² auf dünnem Blech, die derzeit auf dem Markt verfügbar ist.
Merkmale
Mit modernen NAAMS-Montageschnittstellen übertrifft der D85 andere Lösungen durch:
- Unübertroffene Haltekraft pro Quadratzentimeter
- Flexible Montageoptionen
- Schaltzeiten unter 300 ms
- Fail-Safe-Betrieb – Teile fallen bei Stromverlust nicht ab
- Verfügbare ON/OFF-Sensorik
- Umfangreiches Standardzubehör
- Ideal für das automatische Handhaben von Blechteilen
- Kleinen Footprint für komplexe Geometrien
- Niedrigen Luftdruckbedarf
Wettbewerbsvorteile
- Verbesserte Haltekraft pro Quadratzentimeter
- Höchste Haltekraft bei kompaktem Footprint
- Branchenführende Entstapelleistung – die ultraflache Feldtechnologie ermöglicht das Anheben eines einzelnen Blechs mit 2,0 mm Dicke aus einem Blechstapel
- Weniger Werkzeuge erforderlich, um ein Teil zu bewegen
- Einfachere Gestaltung des Endeffektors
- Magswitch ist weltweit führend in magnetischer einseitiger Werkstückaufnahme
Industrielle Automatisierungsanwendungen
Automobilindustrie
Motorhauben, Dächer, Bodenbleche, Türverkleidungen, Armaturentafelbleche und Dachspangen sind entscheidende Komponenten in der Automobilproduktion. Magswitch ermöglicht eine sichere und zuverlässige Handhabung während der Montageprozesse, reduziert das Unfallrisiko und sorgt für präzise Positionierung.
Stanzanwendungen
Das Be- und Entladen von Platinen sowie das Umsetzen von Teilen erfordert eine kontrollierte Handhabung, um Effizienz und Sicherheit zu gewährleisten. Die Magswitch-D-Serie bietet hierfür eine zuverlässige Lösung, steigert die Produktivität und minimiert Stillstandszeiten.
Weißwaren-Fertigung
Die Handhabung großer Gehäuse von Haushaltsgeräten (Waschmaschinen, Trockner, Geschirrspüler) erfordert robuste Ausrüstung, um Sicherheit und Effizienz sicherzustellen. Magswitch bietet eine verlässliche Lösung zum sicheren Greifen und Bewegen dieser sperrigen Bauteile und unterstützt so schlankere Fertigungsprozesse.
Konsumgüterproduktion
Von Grills und Smokern über Rasenmäher bis hin zu Laubbläsern – Konsumgüter bestehen aus zahlreichen Komponenten, die während der Montage sorgfältig gehandhabt werden müssen. Die Magswitch-D-Serie bietet die notwendige Stabilität und Präzision und trägt zu einer höheren Produktqualität und einer effizienteren Großserienfertigung bei.
Erreichen Sie unschlagbare Leistung in der Roboterautomatisierung mit dem innovativen pneumatischen Magnetgreifer Magswitch D85.
Spezifikationen
Grundwerte
| Parameter | Wert |
|---|---|
| Maximale Abreißkraft¹² | 548 N |
| Maximale Scherkraft¹² | 130 N |
| Mindestblechdicke für Entstapeln | 0.08 in / 2.0 mm |
| Maximal zulässiger Druck | 116 psi / 8 Bar |
| Betätigungsdruck bei voller Sättigung | 55 psi / 3.8 Bar |
| Eigengewicht | 1.46 lb / 0.67 kg |
| Luftanschluss | 2 × G1/8 (1/8 BSP) |
| Magnetische Polfläche | 2.13 × 1.12 in / 54.0 × 28.5 mm |
Montageoptionen
-
Seite: 1× NAAMS Ø6–M8–Ø6
-
Oberseite: 1× 3/8–18 NPT
Materialstärke → Maximale Kraft
Materialstärke – mm (in) & Maximale Kraft – N¹²
| Dicke mm (in) | Kraft (N) |
|---|---|
| 0.5 (0.020) | 163 |
| 0.6 (0.025) | 177 |
| 0.7 (0.028) | 244 |
| 0.8 (0.031) | 293 |
| 0.9 (0.035) | 356 |
| 1.0 (0.039) | 415 |
| 1.1 (0.043) | 432 |
| 1.2 (0.047) | 456 |
| 1.3 (0.051) | 465 |
| 1.4 (0.055) | 480 |
| 1.5 (0.059) | 494 |
| 2.0 (0.079) | 532 |
| 3.0 (0.118) | 541 |
| 4.0 (0.157) | 545 |
| 5.0 (0.197) | 548 |
Erforderlicher Luftdruck⁴ – bar (psi)
| Materialstärke mm | Luftdruck |
|---|---|
| 0.5 | 2.4 Bar (35 psi) |
| 0.6 | 2.4 Bar (35 psi) |
| 0.7 | 2.8 Bar (40 psi) |
| 0.8 | 2.8 Bar (40 psi) |
| 0.9 | 3.1 Bar (45 psi) |
| 1.0 | 3.1 Bar (45 psi) |
| 1.1 | 3.1 Bar (45 psi) |
| 1.2 | 3.4 Bar (50 psi) |
| 1.3 | 3.4 Bar (50 psi) |
| 1.4 | 3.7 Bar (53 psi) |
| 1.5 | 3.7 Bar (53 psi) |
| 2.0 | 3.8 Bar (55 psi) |
| 3.0 | 3.8 Bar (55 psi) |
| 4.0 | 3.8 Bar (55 psi) |
| 5.0 | 3.8 Bar (55 psi) |
SWL (Safe Working Load)
SWL = Maximalkraft⁵ / Sicherheitsfaktor (≥ 5)
Fußnoten
¹ Ermittelt im Labor an 2" (5,08 cm) dickem SAE1018-Stahl mit 63-Mikroinch-Oberflächenrauheit und optimierten Polschuhen.
² Alle Daten beziehen sich auf Geräte mit flachen Polschuhen.
³ Bestimmt mit SAE1018-Stahl (200 × 200 mm).
⁴ Werte können um ±5 % variieren.
⁵ Die aufgeführten Maximalkräfte sind keine sicheren Hubkräfte. Magswitch empfiehlt SWL = 5:1 für die meisten Anwendungen.
Zubehör (separat erhältlich)
| Product SKU | Beschreibung |
|---|---|
| 270414 | D85/D120 Sensor (zwei benötigt pro Werkzeug) |
| 88001640 | D85 Compliance Device |
| 880501 | NAAMS-Kugelhalter 28,5 mm, Kit |
| 88001610 | Verschleißschutzplatte |
| C230808BA | Reibbeschichtete Verschleißplatte |
| C230808BB | Reibbeschichtete Verschleißplatte |
Vorteile
- 100% ausfallsichere Technologie Ein- und ausschaltbar Magnete bleiben sauber Magnete benötigen keine elektrische Energiequelle Stärkere, sowie skalierbare Haltekraft ermöglicht eine bessere Kontrolle Präzise Positionierung
