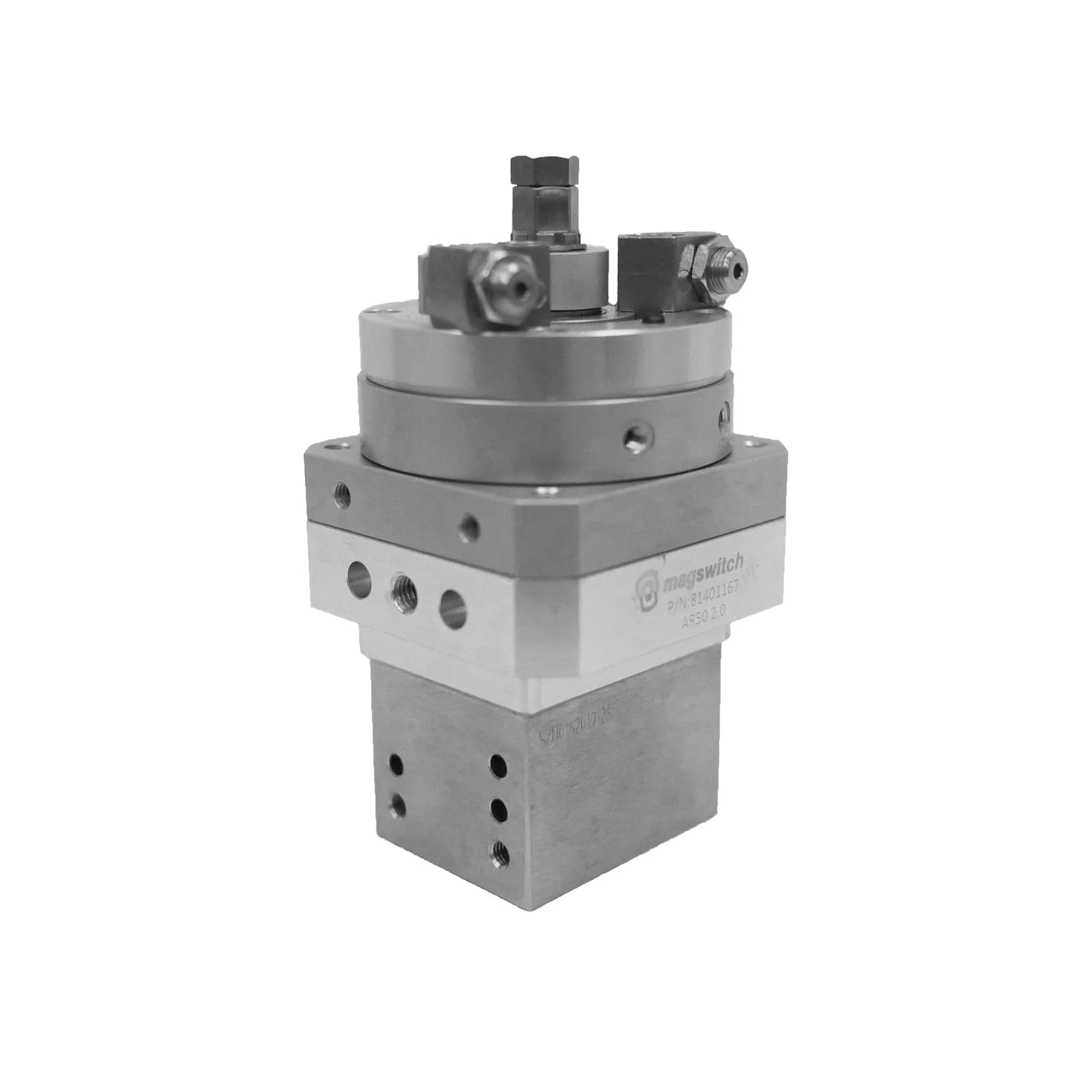

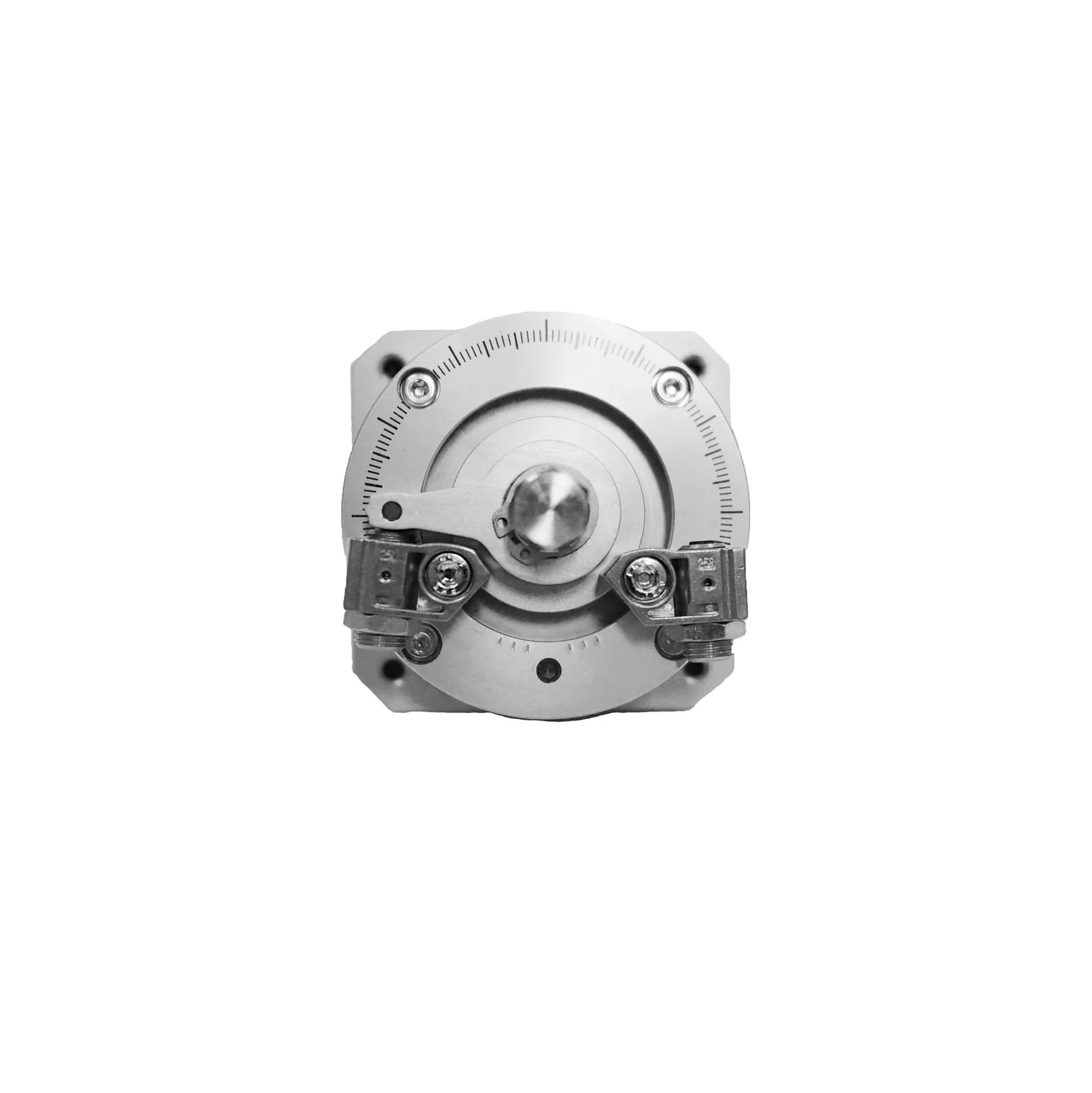

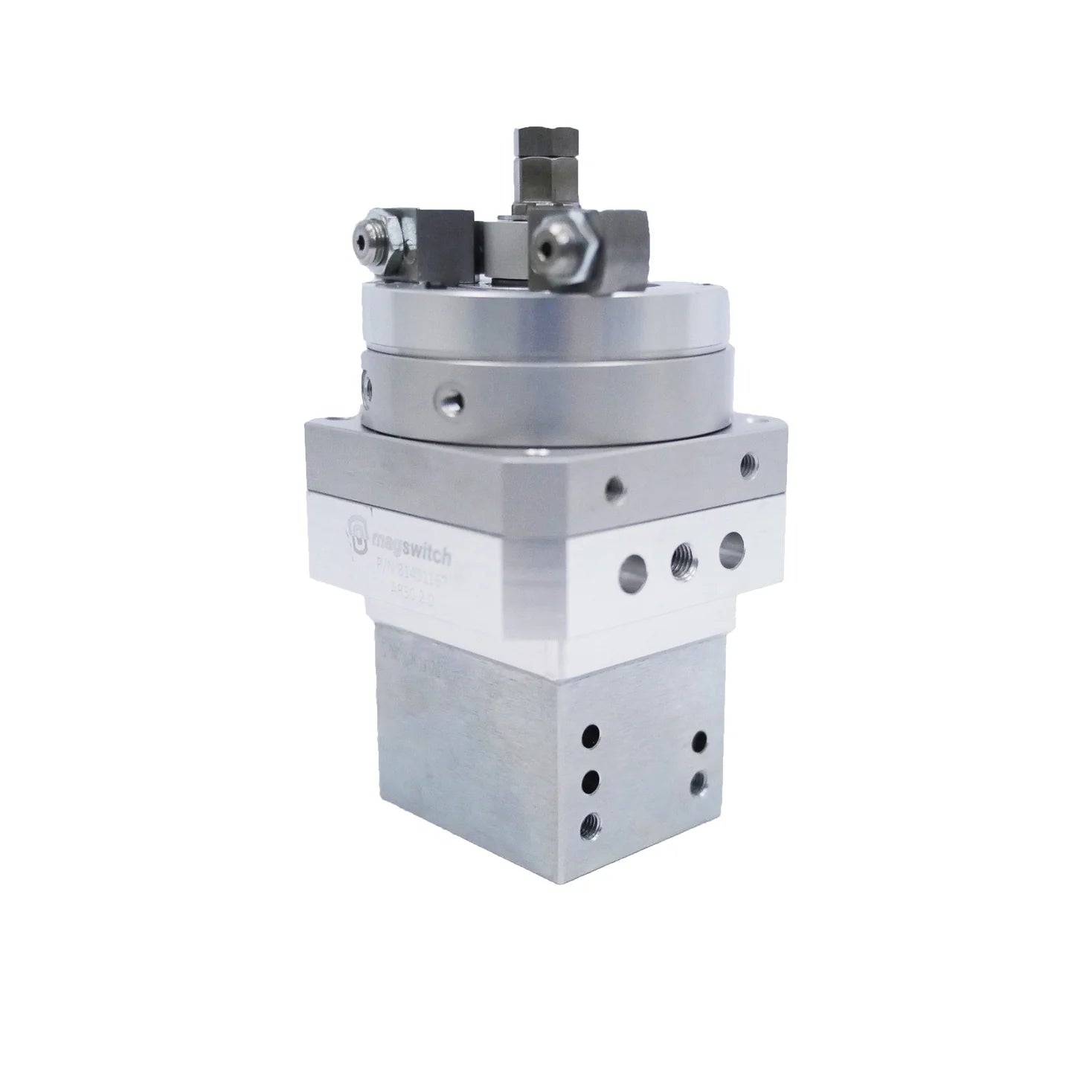

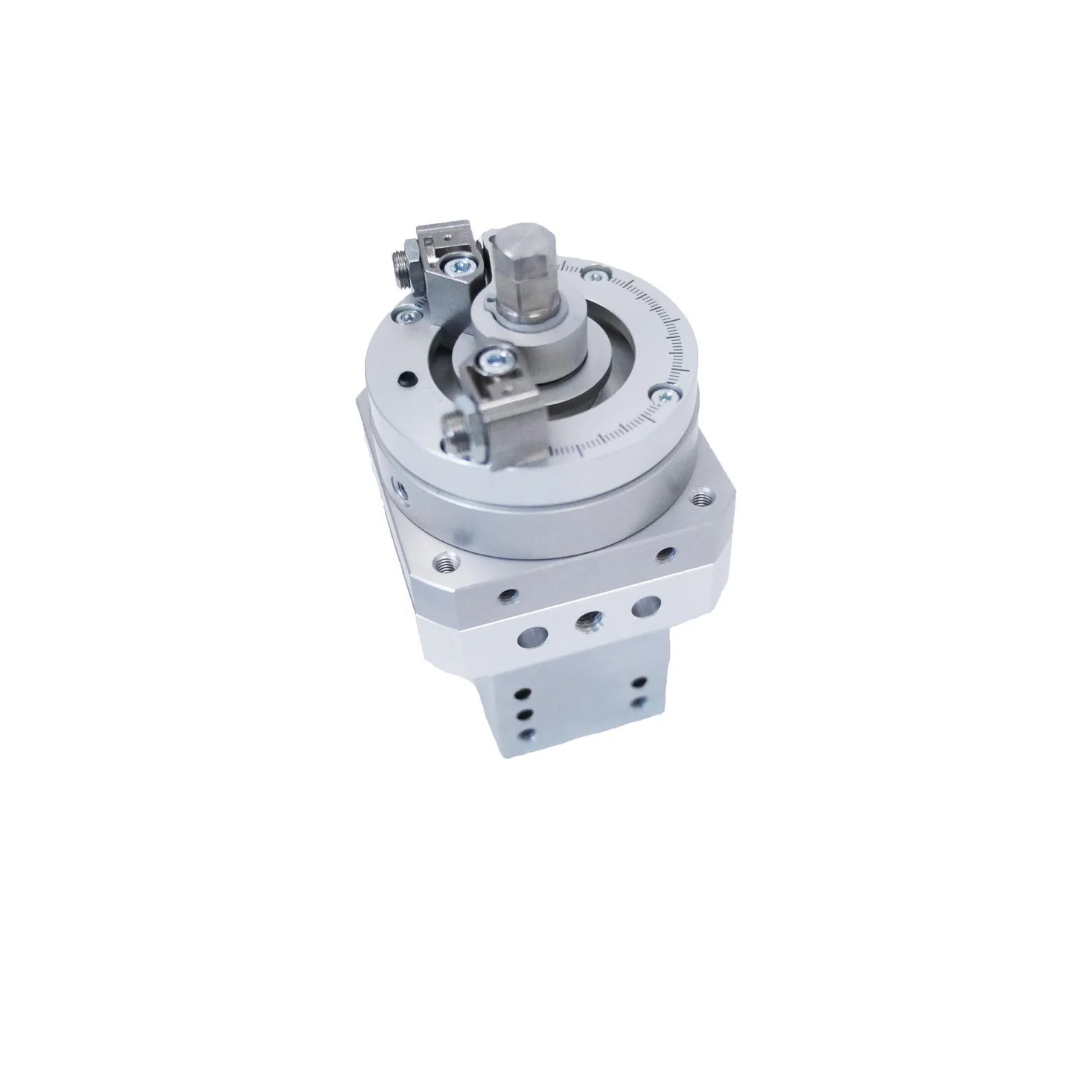

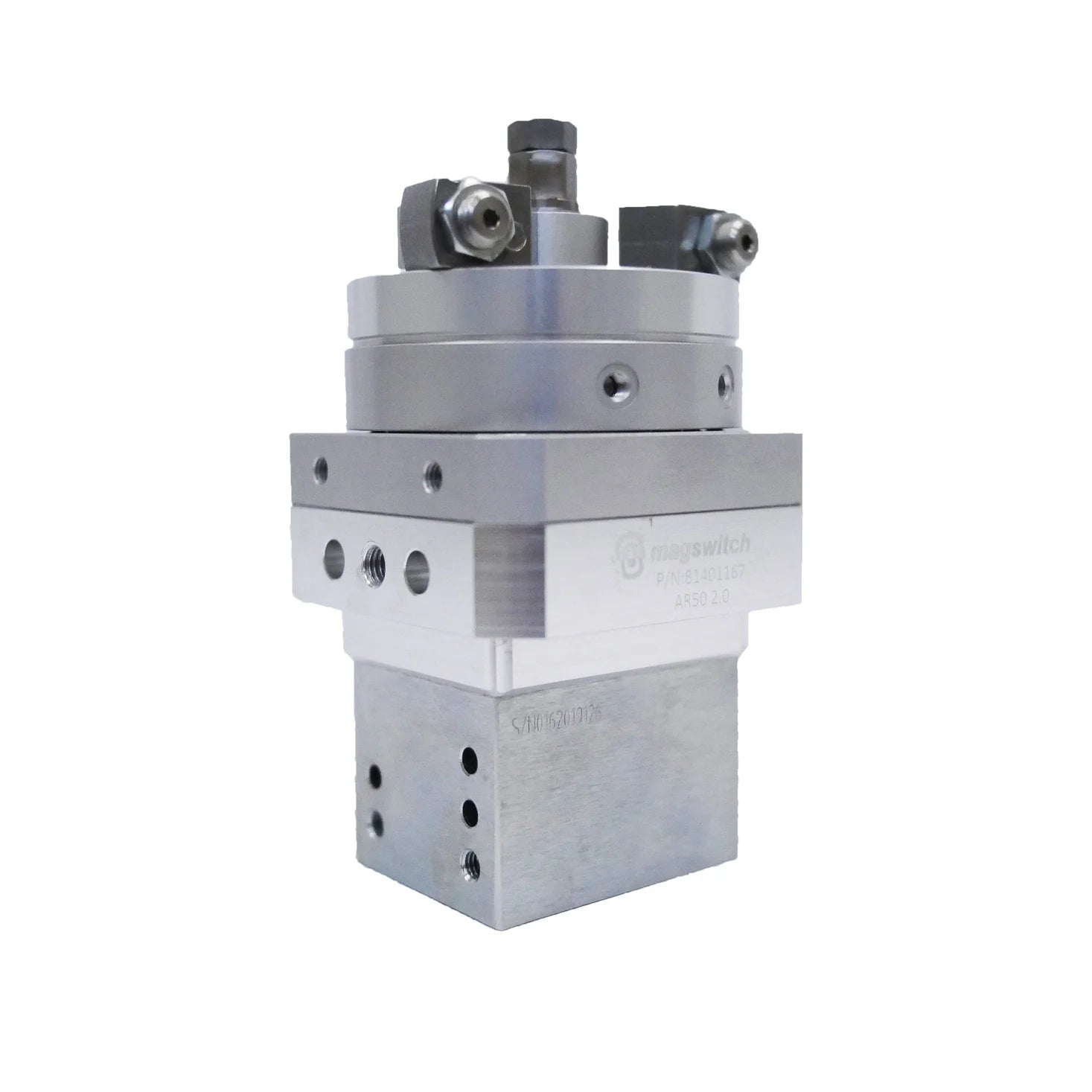

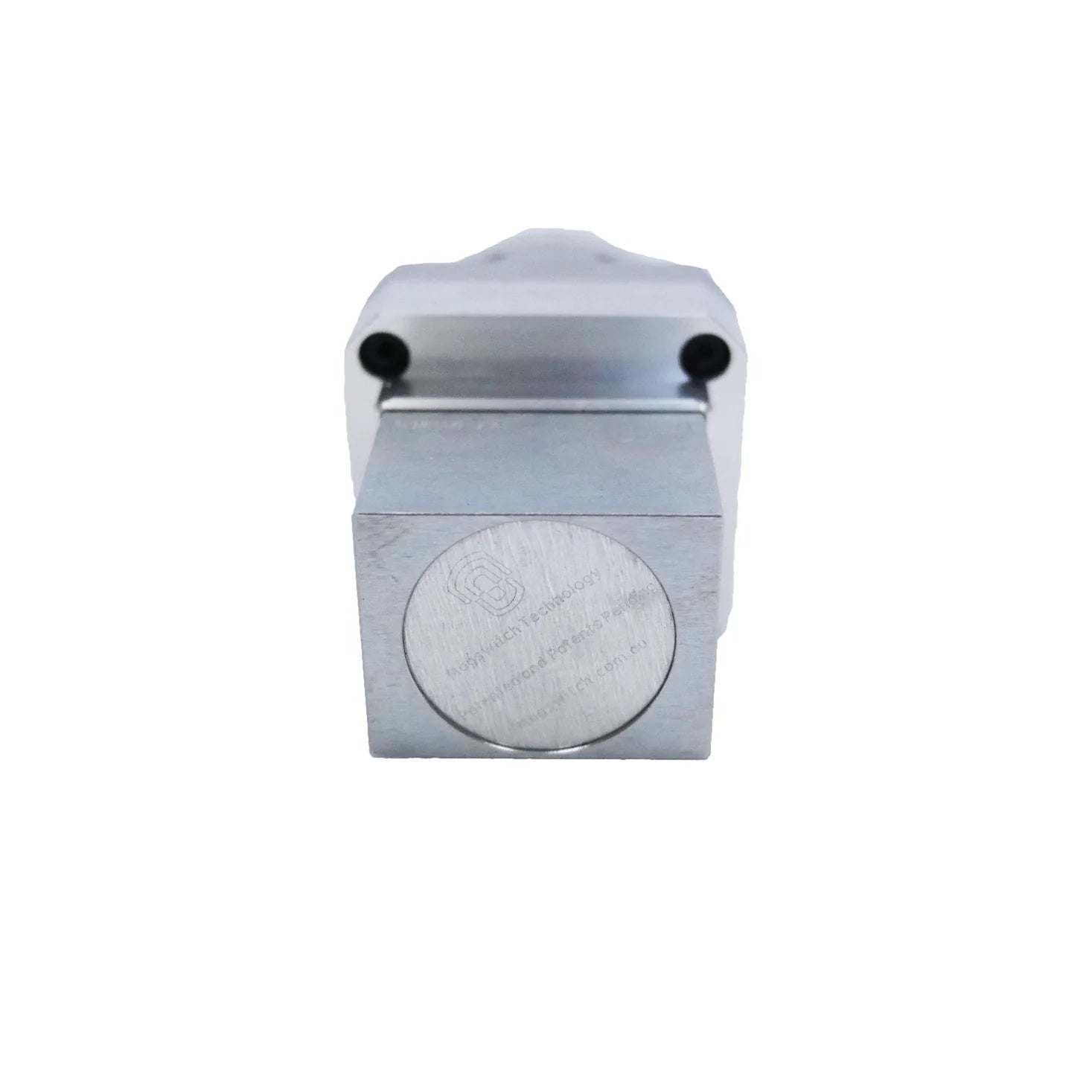

Magswitch AR50 2.0 pneumatischer Magnetgreifer
Magswitch AR50 2.0 pneumatischer Magnetgreifer
Artikelnummer: 81401167
Der Magswitch AR50 2.0 ist kompakt und leistungsstark und überzeugt mit modernsten technologischen Verbesserungen sowie präzisen Montageschnittstellen. Diese Werkzeuge eignen sich hervorragend für Vorrichtungen, Stiftpositionierungen und die Handhabung dünner Werkstücke. Zusätzlich ermöglicht eine anpassbare Polschuhgeometrie maximale Flexibilität in verschiedensten Anwendungen. Dieses Werkzeug ist die präzise Lösung für Ihr nächstes Projekt!
Merkmale & Vorteile
- Kompaktes Single-Magnet-Design
- Mit Präzisionstoleranzen gefertigt und mit symmetrischer NAAMS-Montage ausgestattet
- Anpassbare Kontaktfläche
- Höchstes Leistungs-Gewichts-Verhältnis
- Spart Energie – 90 % weniger Luftverbrauch
- Fail-Safe-Betrieb
- Kontaktieren Sie Magswitch-Ingenieure für Unterstützung bei Auswahl und Anpassung einer geeigneten Lösung: applications@magswitch.com
Zubehör (separat erhältlich)
| Produkt-SKU | Beschreibung |
|---|---|
| 8800797 | Halterung für M8-Näherungssensor, passend für AR50 2.0 / AR50 Classic |
| 8800881 | AR50 2.0 Kombi-Kit: Flach-/V-Polschuhe |
| 88001012 | AR50 Standard-Pin-Clamp-Polschuh-Kit |
| 88001428 | Armor Kit, AR50 2.0, Bin-Picking-Kit |
| 88001429 | PSK, AR50 2.0, Flache Polschuhe, Armor-Ready |
| 88001430 | PSK, AR50 2.0, 135° V-Cut, Ø 2"–5", Armor-Ready |
| 88001431 | PSK, AR50 2.0, 155° V-Cut, Ø 5"–10", Armor-Ready |
*Polschuhe werden benötigt. Sie sind nicht im Grundwerkzeug enthalten.
Technische Daten
Grundwerte
| Parameter | Wert |
|---|---|
| Maximale Abreißkraft¹² | 476 lb / 216 kg |
| Maximale Scherkraft¹² | 165 lb / 75 kg |
| Mindestmaterialstärke für Entstapeln³ | 3/8 in / 9.5 mm |
| Maximal zulässiger Druck | 90 psi / 6.2 Bar |
| Betätigungsdruck (Aus-Zustand / Off Target) | 58 psi / 4.0 Bar |
| Eigengewicht | 4.9 lb / 2.2 kg |
| Luftanschlüsse | 2 × M5 × 0.8 |
| Montageoptionen | Seite: 3× NAAMS Ø8–M8–Ø8 |
| Magnetische Polfläche | 64 × 52 mm |
Materialstärke → Maximale Kraft
| Dicke mm (in) | Kraft kg (lbs) |
|---|---|
| 0.5 (0.019) | 13.2 (29.0) |
| 1.0 (0.039) | 31.7 (70.0) |
| 2.0 (0.078) | 58.2 (128) |
| 3.0 (0.118) | 96.5 (213) |
| 4.0 (0.157) | 122 (269) |
| 5.0 (0.196) | 168 (370) |
| 6.0 (0.236) | 184 (406) |
| 7.0 (0.28) | 199 (438) |
| 9.5 (0.37) | 215 (475) |
| 12.7 (0.5) | 216 (476) |
Erforderlicher Luftdruck⁴
| Materialstärke mm | Luftdruck Bar (psi) |
|---|---|
| 0.5 | 4.0 (58) |
| 1.0 | 3.0 (44) |
| 2.0 | 2.6 (38) |
| 3.0 | 2.0 (29) |
| 4.0 | 1.8 (27) |
| 5.0 | 1.6 (24) |
| 6.0 | 1.6 (24) |
| 7.0 | 1.4 (21) |
| 9.5 | 1.4 (21) |
| 12.7 | 1.4 (21) |
SWL – Zulässige Arbeitslast
SWL (Safe Working Load) = Maximalkraft⁵ / Sicherheitsfaktor (≥ 5)
Fußnoten
- Ermittelt im Labor an 2" (5,08 cm) dickem SAE1018-Stahl mit einer Oberflächenrauheit von 63 Mikroinch und optimierten Polschuhen.
- Alle Daten beziehen sich auf Geräte mit flachen Polschuhen.
- Bestimmt mit SAE1018-Stahl (200 mm × 200 mm).
- Werte können um ±5 % variieren.
- Die angegebenen Maximalkräfte sind nicht sichere Hubkräfte. Für die zulässige Arbeitslast empfiehlt Magswitch einen Sicherheitsfaktor von 5:1.
