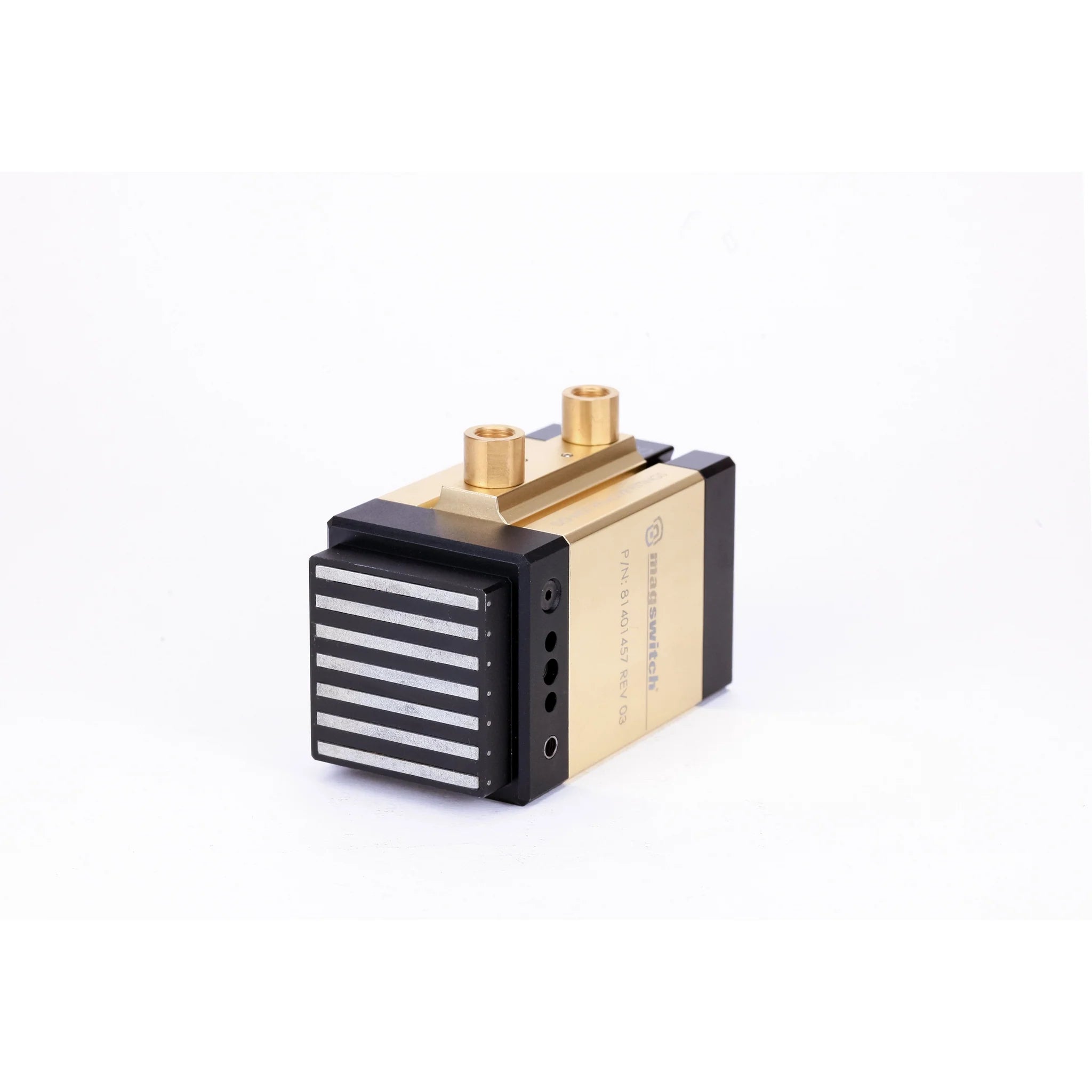

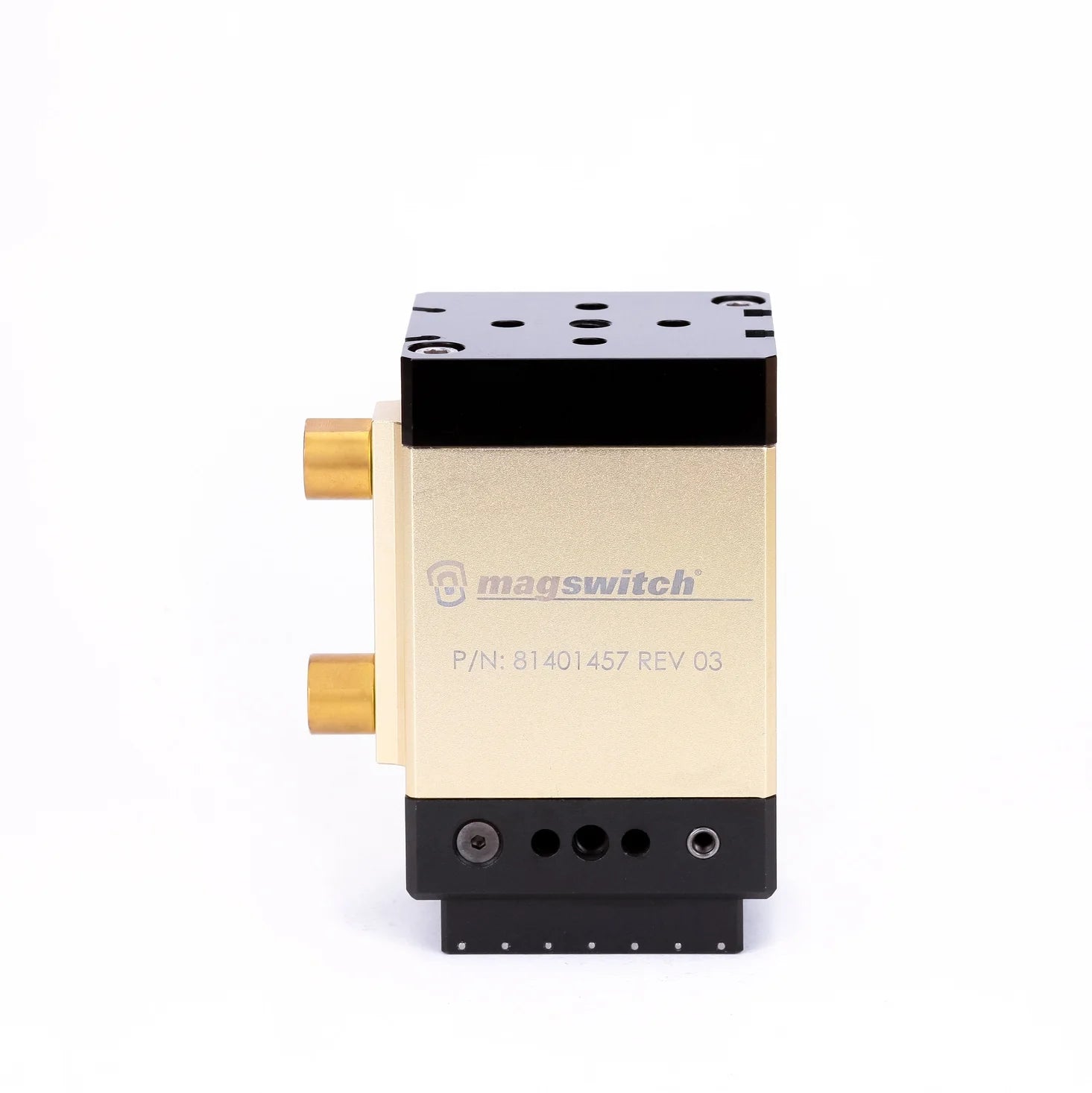

Magswitch D120 pneumatischer Magnetgreifer für Dünnbleche
Magswitch D120 pneumatischer Magnetgreifer für Dünnbleche
Artikelnummer: 81401457
Der D120 ist ein pneumatisch betätigter Magnetgreifer mit ultraflachem Magnetfeld und Mehrfach-Array-Technologie, der speziell für die Materialhandhabung von dünnen Blechen (< 2,0 mm) entwickelt wurde. Der D120 überzeugt dort, wo herkömmliche Magnete, EPM-(Electric Permanent Magnetic)-Greifer und Saugnäpfe nicht genügend Haltekraft erzeugen können.
Dieses innovative End-of-Arm-Tooling (EOAT) für Industrieroboter eignet sich ideal für zahlreiche automatisierte Fertigungsprozesse, darunter:
- Pressenbe- und -entladung
- Entstapeln von Teilen
- Maschinenbeschickung
- Pick-and-Place
- Robotisches Kommissionieren
- Ergonomische Handhabungsunterstützung
Der D120 übertrifft andere Automatisierungslösungen dank standardisierter Sensoroptionen, NAAMS-Montage, ausfallsicherem Betrieb sowie der höchsten Haltekraft pro mm² auf dünnem Blech, die derzeit auf dem Markt verfügbar ist.
Merkmale
Der D120-Magnetgreifer mit ultraflachem Magnetfeld und fortschrittlichen NAAMS-Montageschnittstellen steigert die Produktivität und setzt sich deutlich von alternativen Technologien ab durch:
- Branchenweit beste Haltekraft pro Quadratzentimeter (3× stärker als der nächstbeste Wettbewerber)
- Ultraflache Magnetfeldtechnologie
- Flexible Montagemöglichkeiten
- Sehr schnelle Schaltzeiten unter 300 ms (schneller als EPM)
- Fail-Safe-Betrieb – Teile fallen bei Stromverlust nicht ab
- Verfügbare Werkzeug-ON/OFF-Sensorik
- Umfangreiches Standardzubehör, einschließlich Kompensationsmodulen
- Kein Energieverbrauch im EIN- oder AUS-Zustand
- Betrieb bei 100 % Einschaltdauer möglich
Wettbewerbsvorteile
- Deutlich verbesserte Haltekraft pro Quadratzentimeter
- Maximale Haltekraft bei kompakter Bauform
- Branchenweit beste Entstapelleistung – die ultraflache Magnetfeldtechnologie ermöglicht das Anheben eines einzelnen Blechs mit 2,0 mm Dicke aus einem Stapel
- Weniger Werkzeuge erforderlich, um ein Teil zu bewegen
- Vereinfachte Konstruktion von Endeffektoren
- Magswitch ist ein weltweit führender Anbieter von magnetischen einseitigen Greiftechnologien
Industrielle Automatisierungsanwendungen
Automobilindustrie
Neben den klassischen Anwendungen wie der robotergestützten Handhabung von Motorhauben, Dächern, Bodenblechen, Türverkleidungen, Armaturentafelblechen und Dachspangen ist der D120 heute der Nr. 1 Magnetgreifer für die automatisierte Hochvolumen-Produktion von EV-Batteriewannen (Elektrofahrzeuge).
Magswitch ermöglicht sichere und zuverlässige Handhabungsprozesse, reduziert das Unfallrisiko und sorgt für präzise Positionierung während der Montage.
Stanzanwendungen
Das Be- und Entladen von Platinen sowie das Umsetzen von gestanzten Teilen erfordert präzise und sichere Handhabung. Die Magswitch-D-Serie bietet hierfür eine zuverlässige Lösung, steigert die Produktivität und minimiert Stillstandszeiten.
Weißwaren-Fertigung
Die Handhabung großer Gehäuse von Haushaltsgeräten (Waschmaschinen, Geschirrspüler, Wäschetrockner) erfordert robuste und sichere Greiftechnik. Magswitch bietet eine zuverlässige Lösung zum sicheren Greifen und Bewegen dieser sperrigen Komponenten und unterstützt gleichzeitig effiziente Produktionsabläufe.
Konsumgüterproduktion
Von Grills und Smokern über Rasenmäher bis zu Laubbläsern – Konsumgüter bestehen aus zahlreichen Komponenten, die während der automatischen Montage präzise gehandhabt werden müssen. Die Magswitch-D-Serie ermöglicht stabile, wiederholgenaue Prozesse, was zu höherer Produktqualität und einer robusten Fertigung führt.
Entfesseln Sie höchste Leistungsfähigkeit in der Roboterautomatisierung mit dem leistungsstarken pneumatischen Magnetgreifer Magswitch D120 – der optimalen Lösung für alle automatisierten Pick-and-Place-Prozesse.
Spezifikationen
Grundwerte
| Parameter | Wert |
|---|---|
| Maximale Abreißkraft¹² | 1133 N |
| Maximale Scherkraft¹² | 296 N |
| Mindestblechdicke für Entstapeln | 0.08 in / 2.0 mm |
| Maximal zulässiger Druck | 116 psi / 8 Bar |
| Betätigungsdruck (volle Sättigung) | 60 psi / 4.1 Bar |
| Eigengewicht | 2.76 lb / 1.25 kg |
| Luftanschlüsse | 2 × G1/8 (1/8 BSP) |
| Magnetische Polfläche | 2.13 × 1.97 in / 54.0 × 50.0 mm |
| Montageoptionen | Oben: 2× NAAMS Ø6–M8–Ø6 Seite: 2× Ø5–M6–Ø5 |
Materialstärke → Maximale Kraft
| Materialstärke mm (in) | Kraft N¹²⁵ |
|---|---|
| 0.5 (0.020) | 304 |
| 0.6 (0.025) | 401 |
| 0.7 (0.028) | 471 |
| 0.8 (0.031) | 538 |
| 0.9 (0.035) | 698 |
| 1.0 (0.039) | 843 |
| 1.1 (0.043) | 878 |
| 1.2 (0.047) | 934 |
| 1.3 (0.051) | 1017 |
| 1.4 (0.055) | 1058 |
| 1.5 (0.059) | 1094 |
| 2.0 (0.079) | 1130 |
| 3.0 (0.118) | 1133 |
| 4.0 (0.157) | 1133 |
| 5.0 (0.197) | 1133 |
Erforderlicher Luftdruck⁴ – bar (psi)
| Materialstärke mm | Luftdruck |
|---|---|
| 0.5 | 2.4 Bar (35 psi) |
| 0.6 | 2.8 Bar (40 psi) |
| 0.7 | 2.8 Bar (40 psi) |
| 0.8 | 3.1 Bar (45 psi) |
| 0.9 | 3.1 Bar (45 psi) |
| 1.0 | 3.1 Bar (45 psi) |
| 1.1 | 3.4 Bar (50 psi) |
| 1.2 | 3.4 Bar (50 psi) |
| 1.3 | 3.4 Bar (50 psi) |
| 1.4 | 3.4 Bar (50 psi) |
| 1.5 | 3.8 Bar (55 psi) |
| 2.0 | 4.1 Bar (60 psi) |
| 3.0 | 4.1 Bar (60 psi) |
| 4.0 | 4.1 Bar (60 psi) |
| 5.0 | 4.1 Bar (60 psi) |
SWL – Zulässige Arbeitslast
SWL = Maximalkraft⁵ / Sicherheitsfaktor (≥ 5)
Fußnoten
¹ Ermittelt im Labor an 2" (5,08 cm) dickem SAE1018-Stahl mit 63-Mikroinch-Oberflächenrauheit und optimierten Polschuhen.
² Alle Daten gelten für Werkzeuge mit flachen Polschuhen.
³ Bestimmt mit SAE1018-Stahl (200 mm × 200 mm).
⁴ Werte können um ±5 % variieren.
⁵ Die angegebenen Maximalkräfte sind keine sicheren Hubkräfte. Magswitch empfiehlt SWL = 5:1 in den meisten Anwendungen.
Zubehör (separat erhältlich)
| Product SKU | Beschreibung |
|---|---|
| 270414 | D85/D120 Sensor (zwei Sensoren pro Werkzeug erforderlich) |
| 88001639 | D120 Compliance Device |
| 880501 | NAAMS-Kugelhalter 28,5 mm, Kit |
| 88001609 | Verschleißschutzplatte |
| C230808BC | Reibbeschichtete Verschleißplatte |
| C230808BD | Reibbeschichtete Verschleißplatte |
Vorteile
- 100% ausfallsichere Technologie Ein- und ausschaltbar Magnete bleiben sauber Magnete benötigen keine elektrische Energiequelle Stärkere, sowie skalierbare Haltekraft ermöglicht eine bessere Kontrolle Präzise Positionierung
