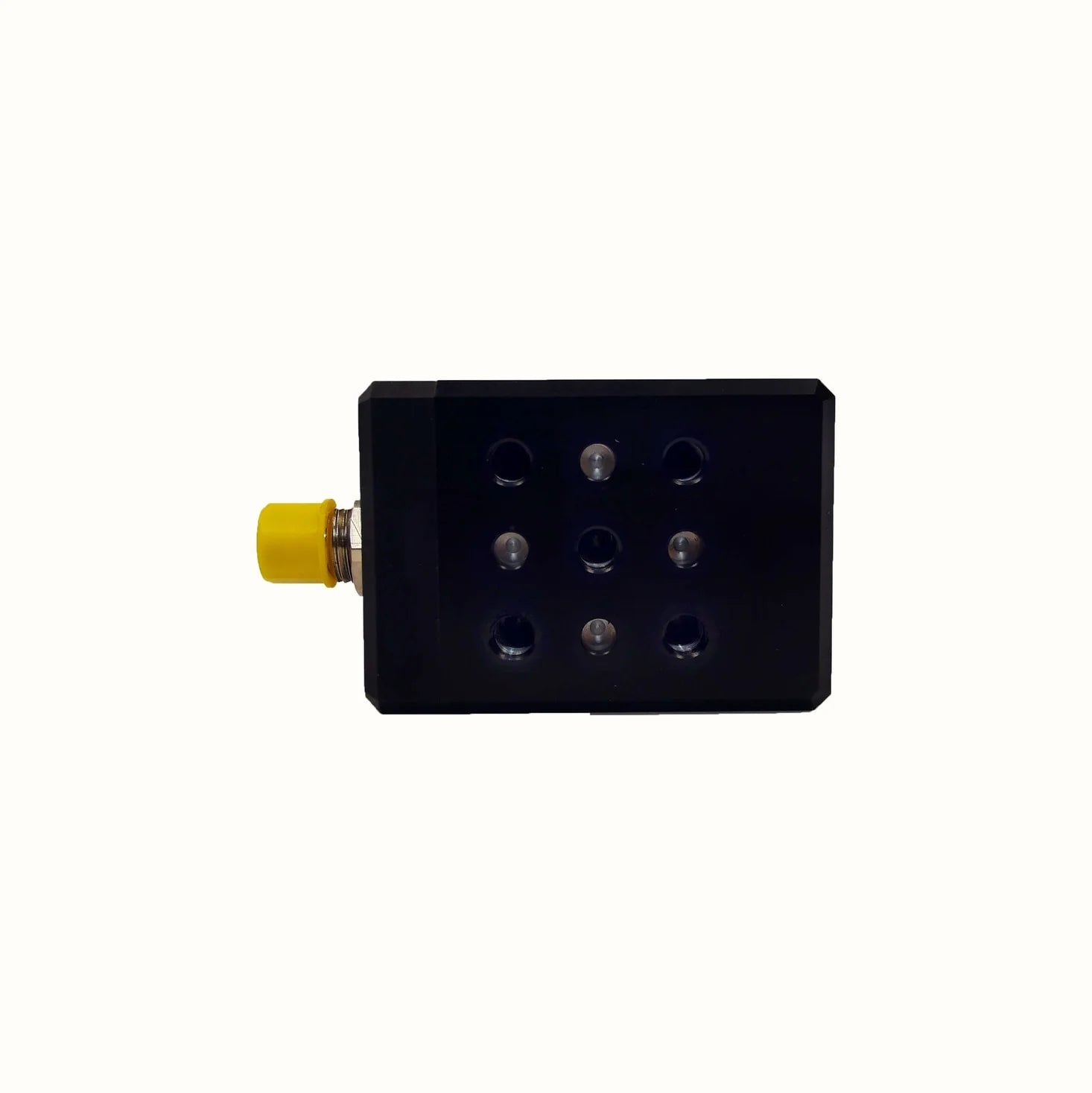

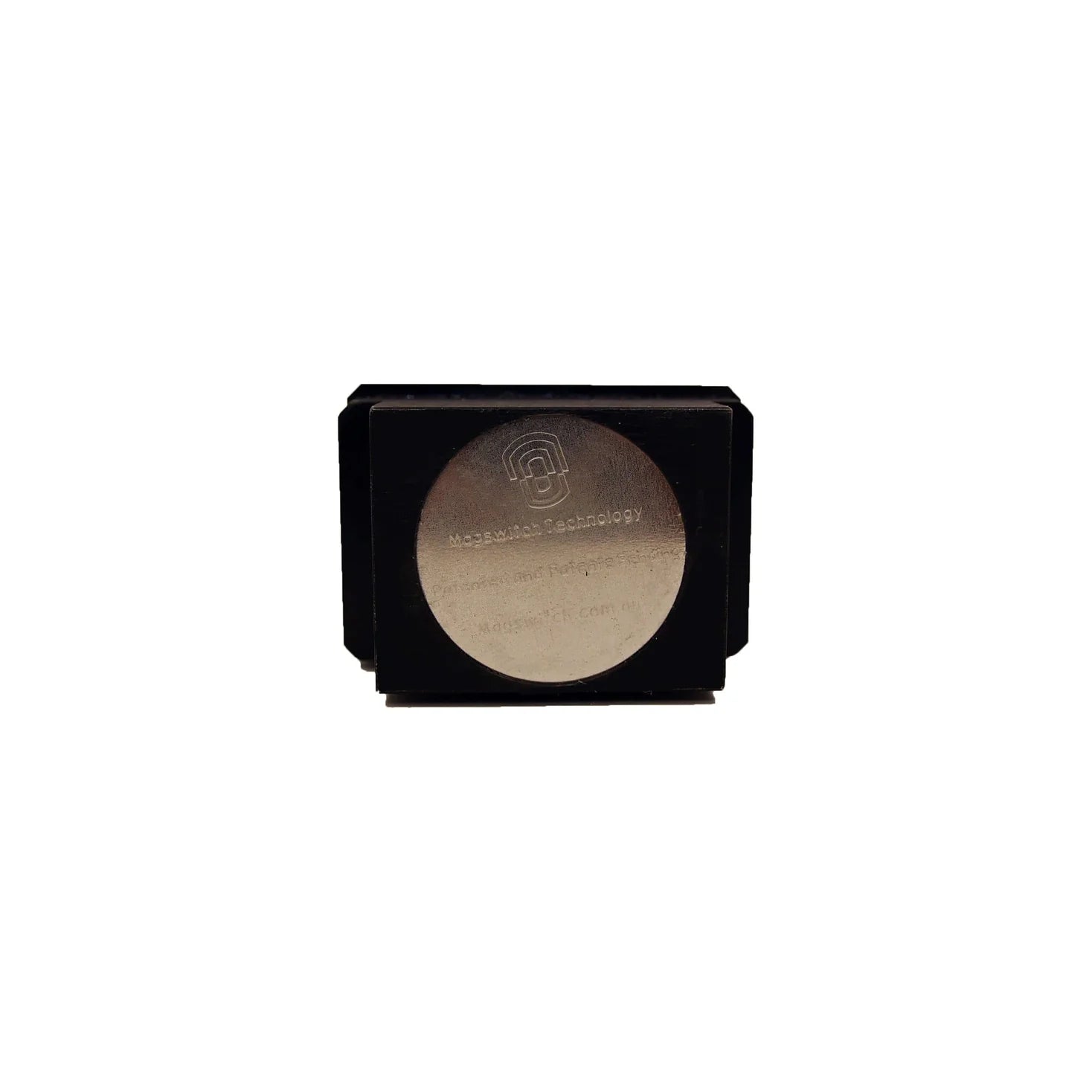

Magswitch E50 elektrischer Magnetgreifer
Magswitch E50 elektrischer Magnetgreifer
Artikelnummer: 81401264
Der Magswitch E50 verfügt über die neu entwickelte Variable Field Output (VFO)-Technologie. Damit kann das Werkzeug dünne Materialien entstapeln und die Magnetleistung optimal an das jeweilige Bauteil anpassen. Sobald ein Teil gegriffen und vom Nachbarteil getrennt wurde, kann das Werkzeug auf volle Leistung geschaltet werden, um maximale Halteperformance bereitzustellen.
Ist das Werkzeug vollständig aktiviert, kann es zudem ein “Proper Part Present”-Signal zurückmelden – eine Bestätigung, dass ein korrektes Teil gegriffen wurde. Diese innovative Funktion ermöglicht es dem Anwender, das Werkzeug zu „trainieren“, wie ein gutes Teil aussehen soll. So entsteht ein kompakter und schnellerer Prozess zur Fehlervermeidung.
Mit integrierter Fail-Safe-Technologie setzt die elektrisch betriebene Automationsreihe von Magswitch neue Maßstäbe für moderne Handhabungs- und Fertigungsprozesse.
Merkmale & Vorteile
- Schlankes Profil – ideal für EOAT-Anwendungen
- 24 V DC Betrieb unter 3 A (E50)
- Serielle Kommunikation
- Stromversorgung und Kommunikation in einem einzigen Kabel
- Smart Tool – Proper Part Present
- Variable Field Output (VFO)
- Entstapeln dünner Bleche (VFO)
- Verbesserte Bin-Picking-Fähigkeiten (VFO + Proper Part Present)
Zubehör (separat erhältlich)
| Produkt-SKU | Beschreibung |
|---|---|
| 8800837 | Standard-Polschuh-Kit E50 |
| 88001419 | Armor Kit, E50, Standard Bin Picking |
| 88001420 | PSK, E50, Flache Polschuhe, Armor-Ready |
| 88001421 | PSK, E50, V-Cut 135°, Armor-Ready |
| 88001422 | PSK, E50, V-Cut 155°, Armor-Ready |
*Polschuhe werden benötigt. Sie sind nicht im Grundwerkzeug enthalten.
Controller-Optionen
-
Magmaster 5001 - 8800817
-
Magmaster 6001 - 8800971 | PN-PFV04-11 | LWL-Variante
-
Magmaster 6001 - 88001868 | PN-PCV04-11 | Kupfer Variante
Technische Daten
| Parameter | Wert |
|---|---|
| Maximale Abreißkraft¹² | 465 lb / 211 kg |
| Maximale Scherkraft¹² | 161 lb / 73 kg |
| Nennversorgungsspannung | 24 V DC |
| Maximaler Leistungsbedarf | 3 A @ 24 V DC |
| Eigengewicht | 6.5 lb / 2.95 kg |
| Steckverbindung | M12x1.0, 5-polig, A-kodiert, Stecker |
| Montageoptionen | Ø6–M8–Ø6 NAAMS (×2) M8–Ø6–M8 NAAMS (×4) Top-Mount für alle Muster |
| Materialstärkenbereich | siehe Tabelle unten |
Materialstärke → Maximalkraft
| Materialstärke mm (in) | Maximalkraft kg (lb) |
|---|---|
| 0.5 (0.020) | 14.60 (32.19) |
| 1.0 (0.039) | 37.83 (83.41) |
| 2.0 (0.079) | 70.10 (154.5) |
| 3.0 (0.118) | 110.47 (243.5) |
| 4.0 (0.157) | 153.40 (338.2) |
| 5.0 (0.197) | 182.90 (403.2) |
| 6.0 (0.236) | 194.47 (428.7) |
| 7.0 (0.276) | 202.67 (446.8) |
| 12.7 (0.500) | 210.50 (464.1) |
| 50 (1.969) | 210.70 (464.5) |
SWL – Zulässige Arbeitslast
SWL (Safe Working Load) = Maximalkraft⁵ / Sicherheitsfaktor (≥ 5)
(Hinweis: SWL ist deutlich niedriger als die Abreißkraft. Der Sicherheitsfaktor muss zwingend eingehalten werden.)
Fußnoten
- Bestimmt unter Laborbedingungen an 2" dickem SAE1018-Stahl mit 63 Mikroinch Oberflächenrauheit und optimierten Polschuhen.
- Alle Daten basieren auf flachen Polschuhen.
- Materialtests durchgeführt mit SAE1018-Stahlplatten (200 × 200 mm).
- Werte können um ±5 % variieren.
- Maximalkräfte sind keine sicheren Hubkräfte. Magswitch empfiehlt für die meisten Anwendungen SWL = 5:1.
Vorteile
- 100% ausfallsichere Technologie Ein- und ausschaltbar Magnete bleiben sauber Magnete benötigen keine elektrische Energiequelle Stärkere, sowie skalierbare Haltekraft ermöglicht eine bessere Kontrolle Präzise Positionierung
