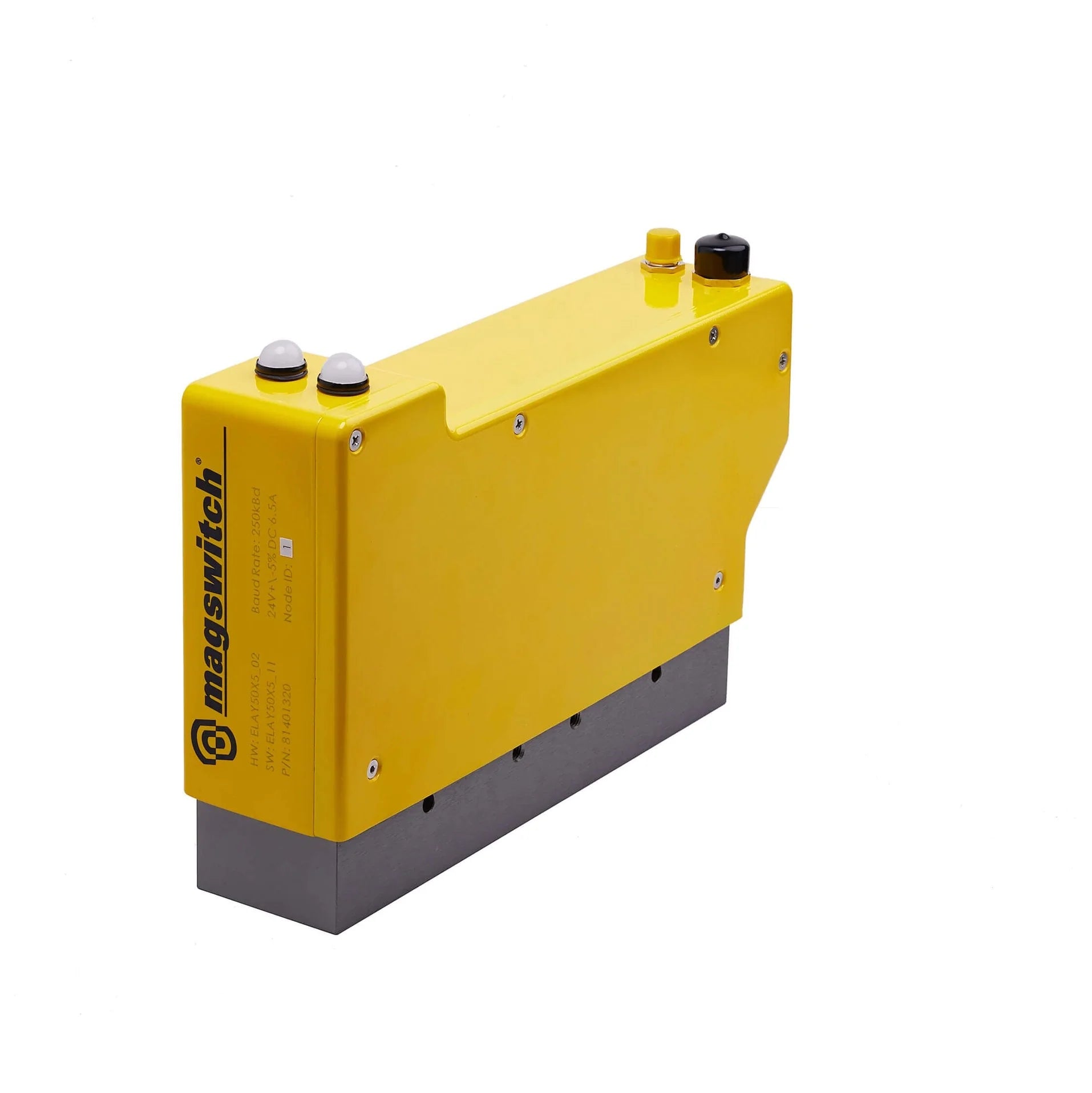

Magswitch ELAY 50X5 elektrischer Magnetgreifer

Magswitch ELAY 50X5 elektrischer Magnetgreifer

Produkt anfragen

Magswitch ELAY 50X5 elektrischer Magnetgreifer
Artikelnummer: 81501320

Der Magswitch ELAY 50x5 verfügt über die neu entwickelte Variable Field Output (VFO)-Technologie, mit der das Werkzeug dünnes Material entstapeln und die Leistung für jedes Bauteil optimieren kann. Sobald ein Teil gegriffen und vom benachbarten Teil getrennt wurde, kann das Werkzeug auf volle Leistung geschaltet werden, um maximale Haltekraft zu erzielen.

Ist das Werkzeug vollständig aktiviert, kann es ein “Proper Part Present”-Signal zurückmelden – eine innovative Funktion, mit der Anwender dem Werkzeug beibringen können, wie ein korrektes Teil aussieht. Dadurch werden kompakte, schnelle und zuverlässige Fehlersicherungsprozesse ermöglicht. Dank integriertem Fail-Safe verbessert die elektrisch betätigte Automationslinie von Magswitch maßgeblich die Prozesssicherheit und Effizienz.

Merkmale & Vorteile

Betrieb bei 24 V DC unter 5,5 A
Schlankes Profil, optimiert für EOAT-Anwendungen
Serielle Kommunikation
Stromversorgung und Datenübertragung über ein einziges Kabel
Smart Tool – Proper Part Present
Variable Field Output (VFO)
Entstapeln dünner Teile (VFO)
Verbesserte Bin-Picking-Fähigkeiten (VFO + Proper Part Present)
Fail-Safe-Betrieb

Zubehör (separat erhältlich)

Produkt-SKU	Beschreibung
88001109	Standard-Polschuh-Kit ELAY50x5
8800996	Flach-Polschuh-Kit ELAY50x5
8800924	EOAT-Halterung ELAY50x5

*Polschuhe sind erforderlich und nicht im Grundwerkzeug enthalten.

Controller-Optionen

MAGMASTER 4001 Communication Module – 8800826
MAGMASTER BlackBox PRO – 88001536
MAGMASTER BlackBox Standard – 88001624

Technische Daten

Parameter	Wert
Maximale Abreißkraft¹²	2537 lb / 1151 kg
Mindestmaterialstärke für Entstapeln³	0.020" / 0.5 mm
Versorgungsspannung	24 V DC
Maximaler Stromverbrauch	5.5 A @ 24 V DC
Eigengewicht	33.95 lb / 15.4 kg
Steckverbindungen	Power: 7/8", 4-polig, A-kodiert (Stecker) Data: M12x1.0, 5-polig, A-kodiert (Stecker)
Montageoptionen	Ø8–M8–M8–Ø8 (beidseitig)
Magnetische Polfläche	11.65" × 2.80" / 296 × 71 mm

Materialstärke → Maximalkraft

Materialstärke mm (in)	Maximalkraft kg (lb)
1.9 (0.075)	176 (388)
2.7 (0.106)	333 (734)
6.35 (0.250)	860 (1896)
8.0 (0.315)	864 (1906)
10.0 (0.394)	1090 (2404)
19.05 (0.750)	1151 (2537)

SWL – Zulässige Arbeitslast

SWL (Safe Working Load) = Maximalkraft⁵ / Sicherheitsfaktor (≥ 5)
(Hinweis: Die zulässige Arbeitslast ist deutlich geringer als die Abreißkraft.)

Fußnoten

Bestimmt unter Laborbedingungen an 2" dickem SAE1018-Stahl mit 63 Mikroinch Oberflächenrauheit und optimierten Polschuhen.
Alle Daten basieren auf Werkzeugen mit flachen Polschuhen.
Bestimmt mit SAE1018-Stahlplatten (200 × 200 mm).
Werte können um ±5 % variieren.
Maximalkräfte sind keine sicheren H
