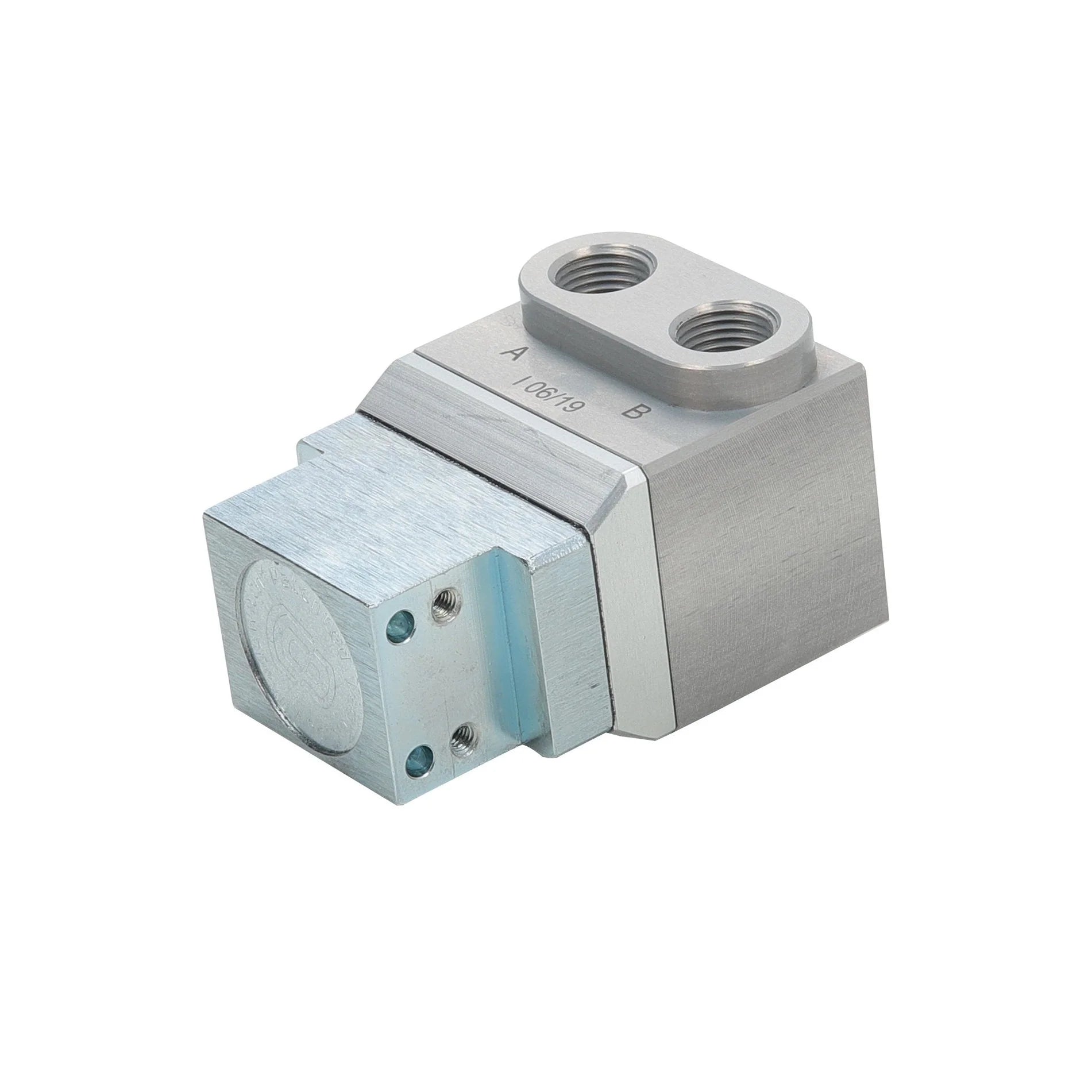

Magswitch T20 pneumatischer Magnetgreifer
Magswitch T20 pneumatischer Magnetgreifer
Artikelnummer: 81401258
Der Magswitch T20 ist kompakt und leistungsstark und verfügt über modernste technologische Verbesserungen sowie präzise Montageschnittstellen. Dieses Werkzeug eignet sich hervorragend für Vorrichtungen, Stiftpositionierungen und die Handhabung dünner Werkstücke. Zusätzlich ermöglicht eine maßgeschneiderte Polschuhgeometrie höchste Flexibilität in verschiedensten Anwendungen. Dieses Werkzeug ist die präzise Lösung für Ihr nächstes Projekt!
MERKMALE & VORTEILE
- Größere Anschlüsse (G1/8) für erhöhte Kompatibilität und robuste Verbindungen
- Mit Präzisionstoleranzen gefertigt und mit NAAMS-Montage an der Oberseite
- Werkzeug ist mit einem von außen zugänglichen manuellen Override ausgestattet
- Abmessungen 54 × 36 × 32,5 mm und maximale Haltekraft („Breakaway“) von 75,4 lbs / 34 kg*
- Für den Fall eines Stromausfalls oder bei Wartungsinspektionen ist der externe manuelle Override enthalten – er rettet den Tag!
ZUBEHÖR (SEPARAT ERHÄLTLICH)
| Produkt-SKU | Produkt Name |
|---|---|
| 8800864 | T20 Prox Cap Kit |
| 8800840 | Standard Pole Shoe Kit T20 |
| 8800906 | T20 Pin Clamp Pole Shoe Kit |
| 8800878 | T20 Thin Optimized Pole Shoe Kit |
| 88001122 | PSK, T20, 135deg V-CUT POLE SHOE |
| 88001444 | ARMOR KIT, T20, STANDARD BIN PICKING |
| 88001445 | PSK, T20, FLAT POLE SHOES. ARMOR READY |
| 88001446 | PSK, T20, 135deg V-CUT POLE SHOES, ARMOR READY |
| 88001447 | PSK, T20, 155deg V-CUT POLE SHOES, ARMOR READY |
| 8800997 | BRACKET KIT, T20, REPLACE AR20 NAAMS KNS |
| 8800999 | BRACKET KIT, T20, REPLACE AR20 NAAMS, TOP HOLES |
| 8800998 | BRACKET KIT, T20, REPLACES AR20 NAAMS KNE |
| 88001016 | BRACKET KIT, T20, REPLACES AR20 NAAMS, FRONT HOLES |
*Polschuhe werden benötigt. Sie sind nicht im Grundwerkzeug enthalten.
SPEZIFIKATIONEN
TECHNISCHE DATEN
| Parameter | Wert |
|---|---|
| Maximale Abreißkraft ¹ ² | 75 lbs / 34 kg |
| Maximale Scherkraft ¹ ² | 22 lbs / 10 kg |
| Mindestmaterialstärke für Entstapeln ³ | 0.118 in / 3.0 mm |
| Gesamthöhe | 2.1 in / 54.0 mm |
| Gesamtlänge | 1.4 in / 36.0 mm |
| Gesamtbreite | 1.3 in / 32.5 mm |
| Eigengewicht | 0.42 lbs / 0.19 kg |
| Magnetische Polfläche | 1.4 × 0.8 in / 36.0 × 21.0 mm |
| Maximal zulässiger Druck | 90 psi / 0.62 MPa |
SWL (Zulässige Arbeitslast) = Maximalkraft⁵ / Sicherheitsfaktor (≥ 5)
¹ Ermittelt im Labor an 2" (5,08 cm) dickem SAE1018-Stahl mit einer Oberflächenrauheit von 63 Mikroinch und optimierten Polschuhen. Viele Faktoren beeinflussen die tatsächliche Abreißkraft und die zulässige Arbeitslast in jeder Anwendung. Konsultieren Sie einen Magswitch-Anwendungsingenieur und testen Sie den Magswitch in jeder Anwendung vor dem Einsatz.
² Alle Daten beziehen sich auf Geräte mit installierten flachen Polschuhen.
³ Ermittelt mit SAE1018-Stahl, Länge = 200 mm, Breite = 200 mm.
⁴ Werte können um +/- 5 % abweichen.
⁵ Die oben aufgeführten Maximalkräfte sind keine sicheren Hubkräfte. Bei der Auslegung des Werkzeugs muss der Konstrukteur den Sicherheitsfaktor berücksichtigen. Magswitch empfiehlt für die meisten Anwendungen ein Verhältnis SWL = 5:1.
