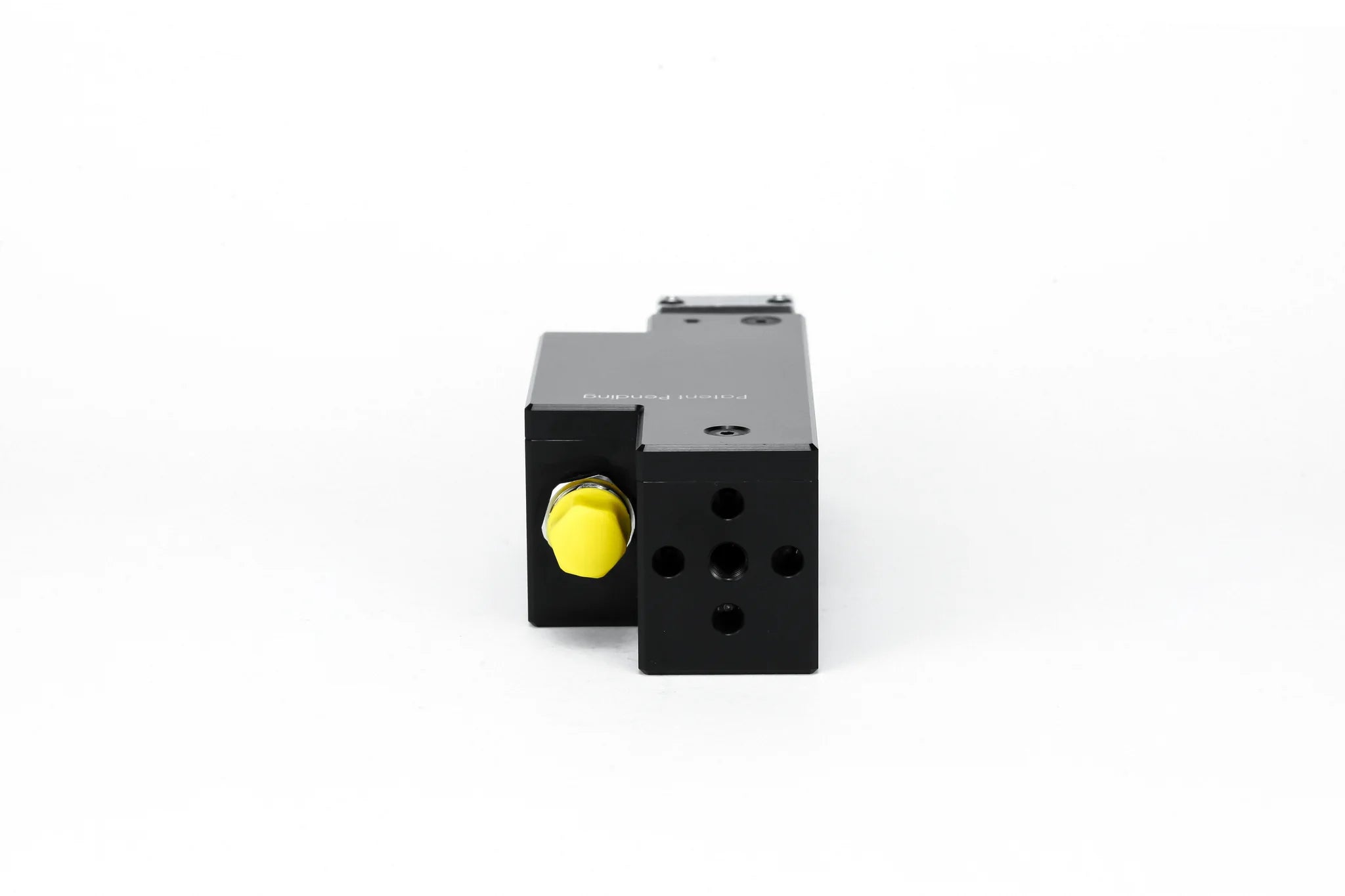

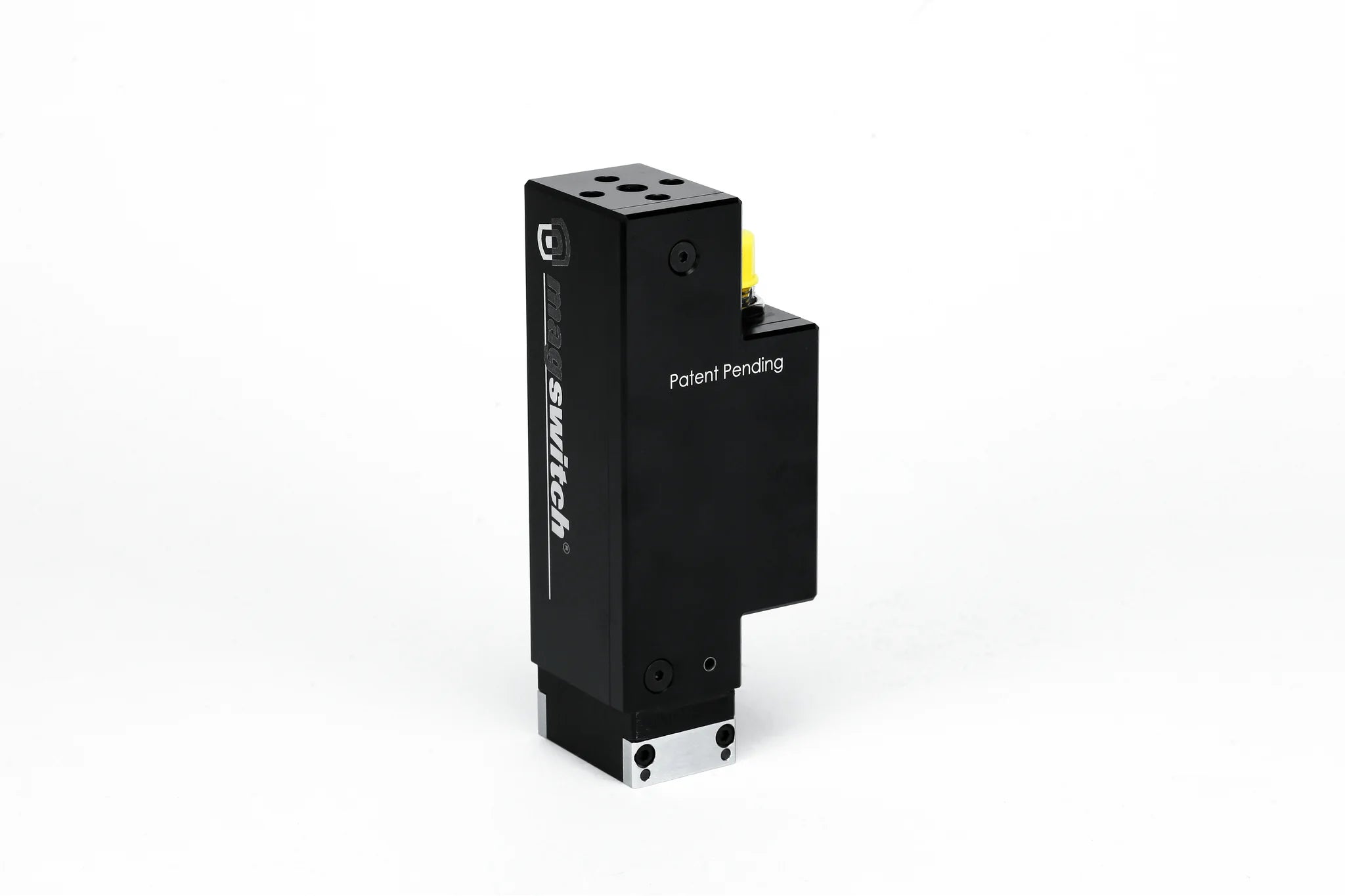

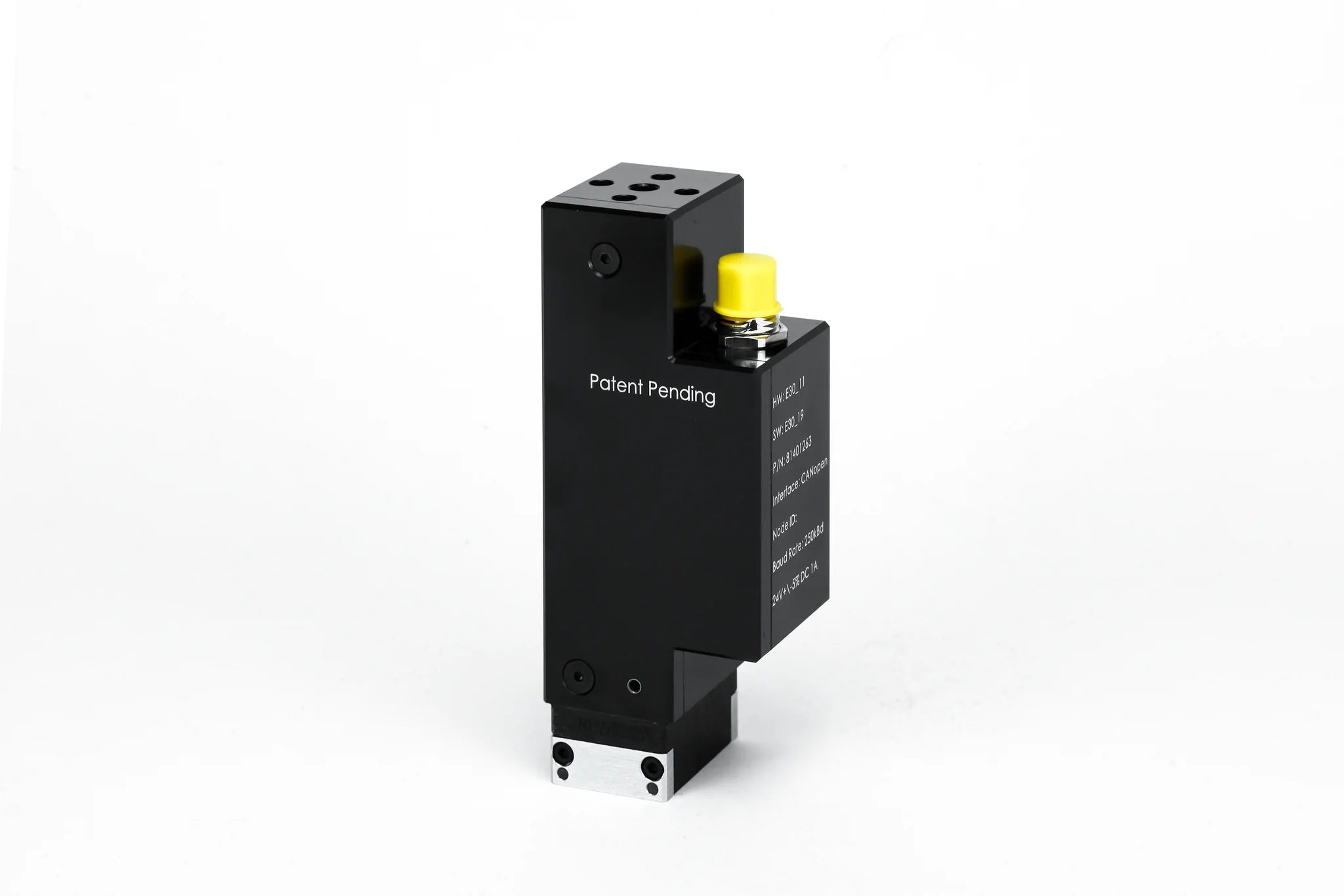

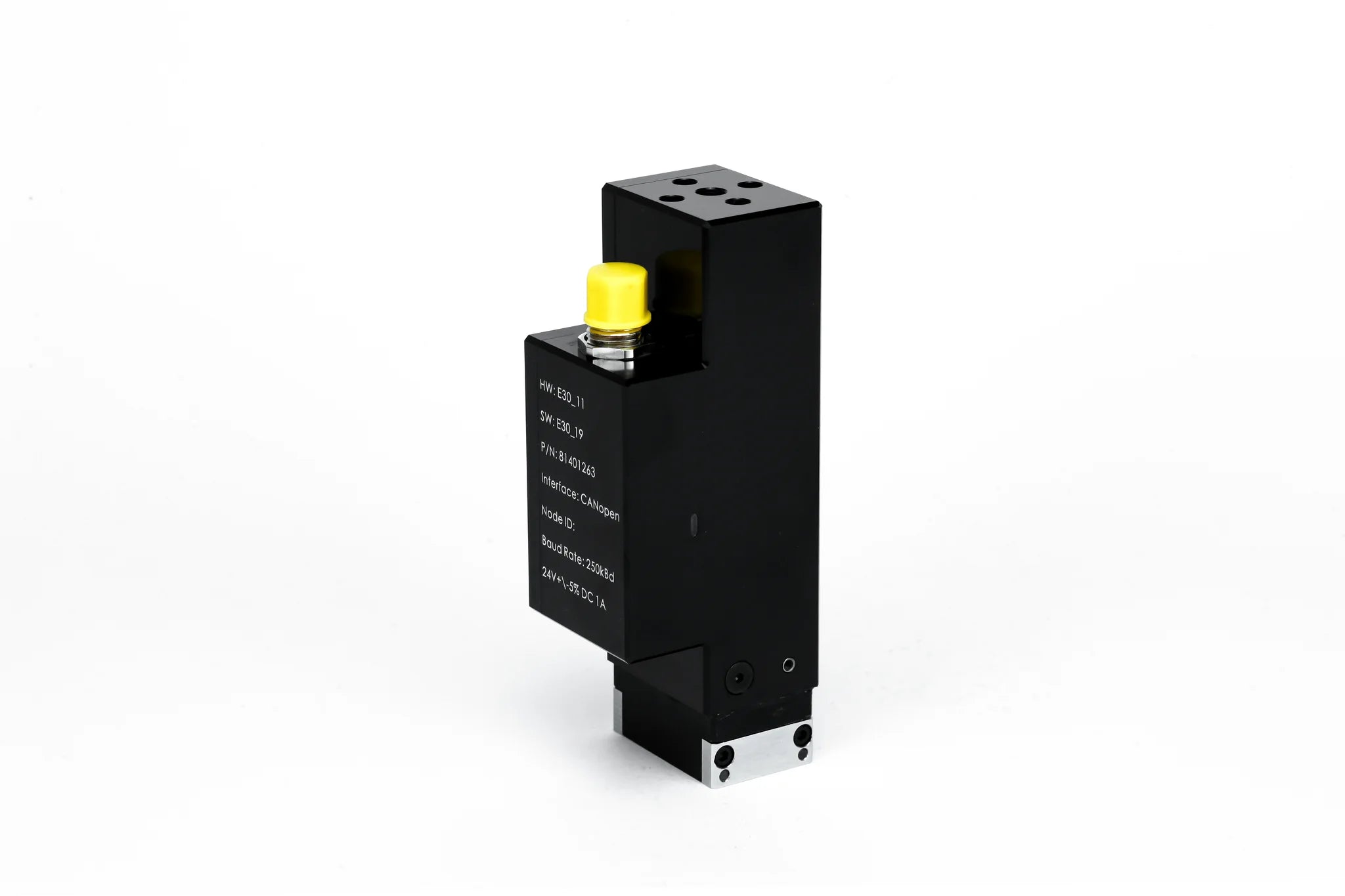

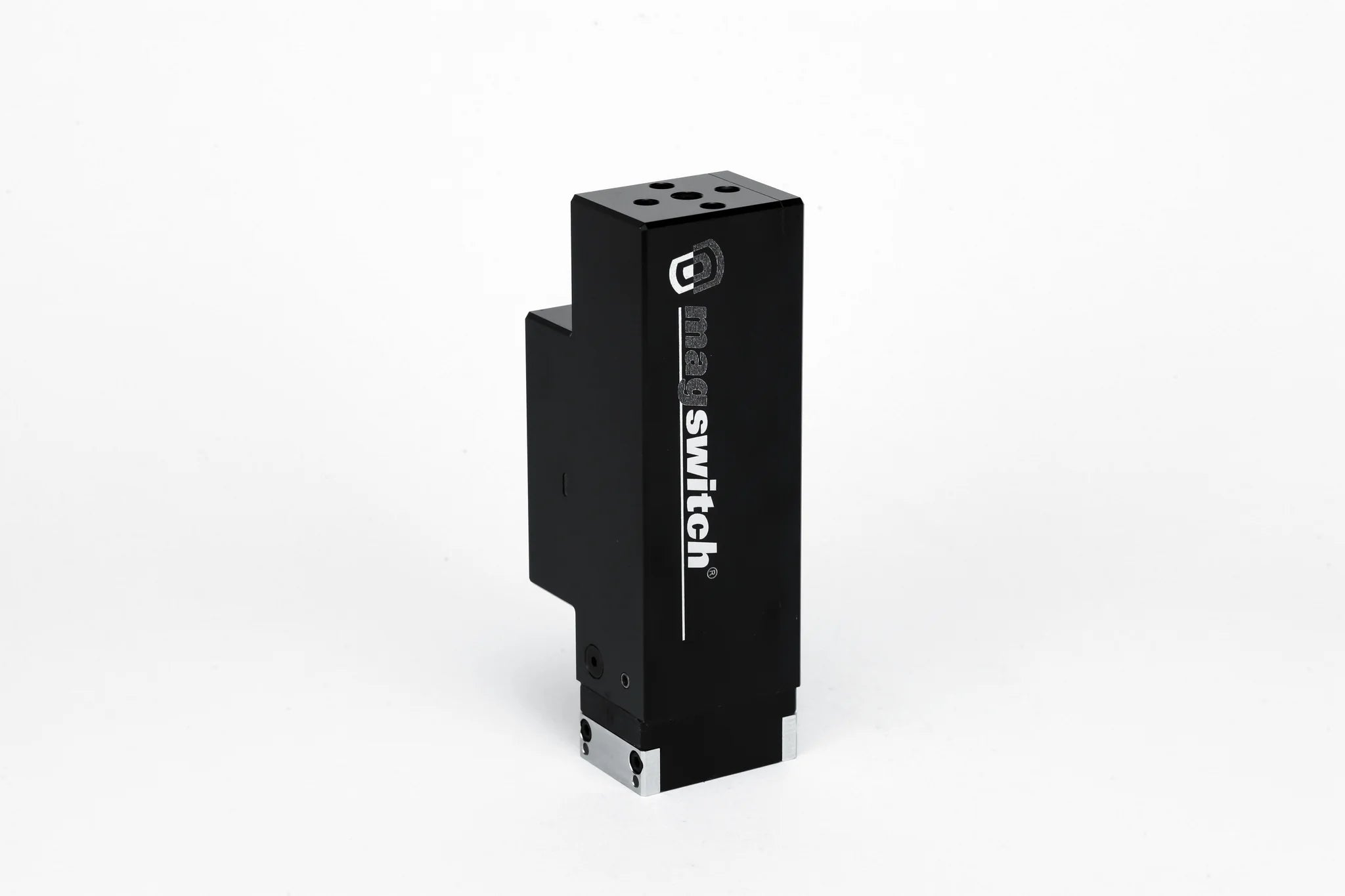

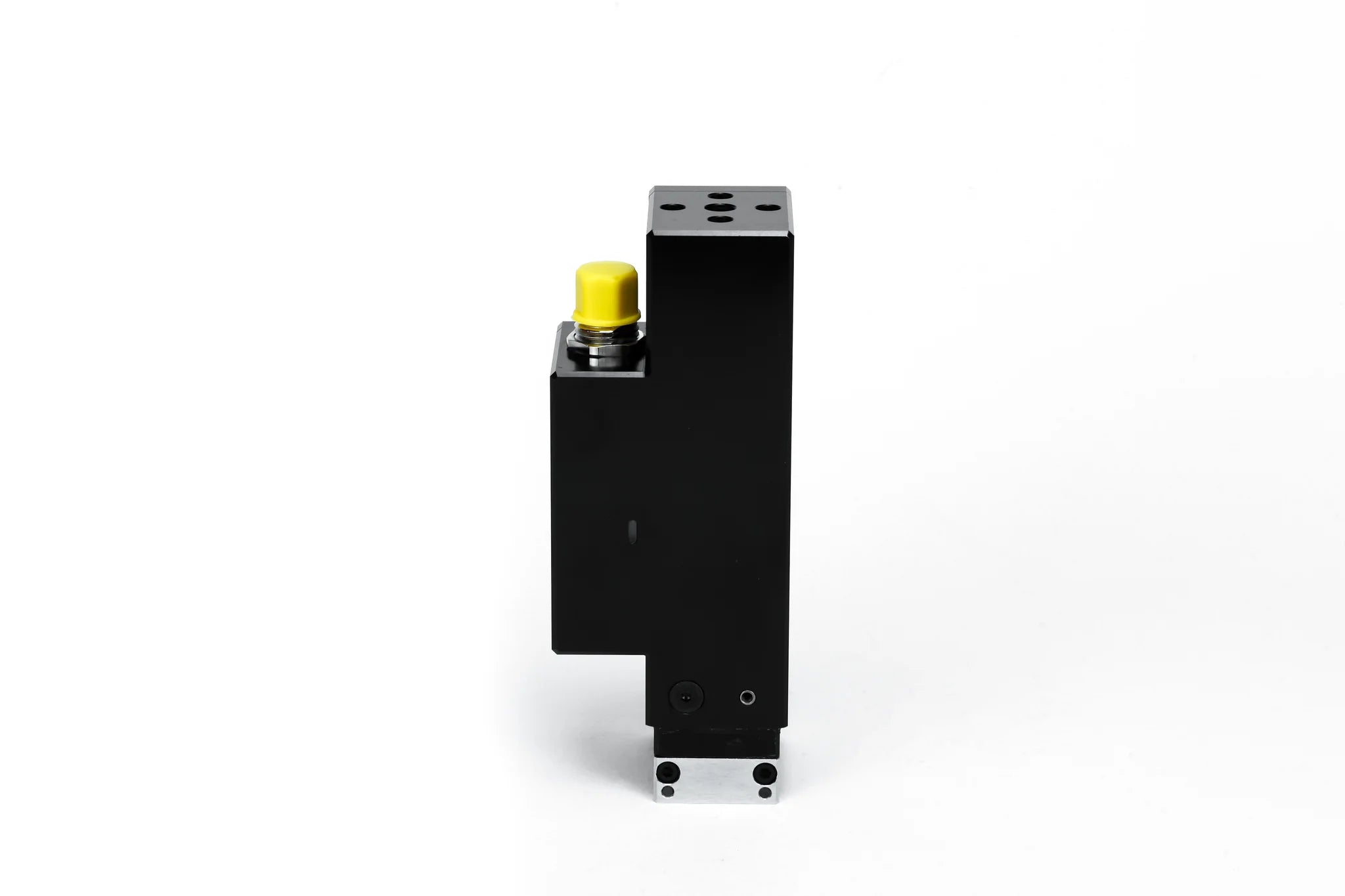

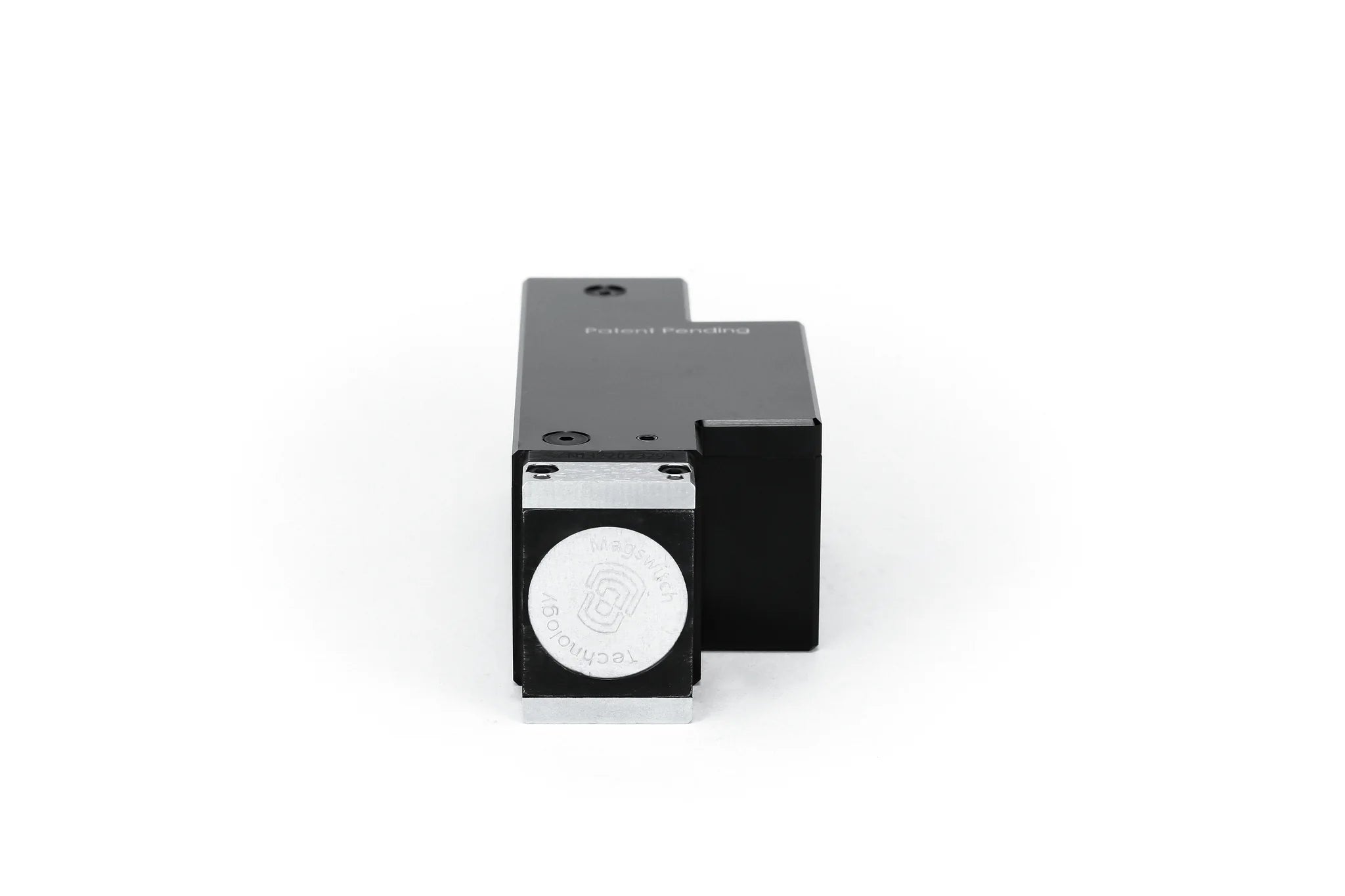

Magswtich E30 elektrischer Magnetgreifer
Magswtich E30 elektrischer Magnetgreifer
Artikelnummer: 81401263
Der Magswitch E30 verfügt über die völlig neue Variable Field Output (VFO)-Technologie, mit der das Werkzeug dünnes Material entstapeln und die Leistung für das jeweilige Bauteil optimieren kann. Sobald ein Teil gegriffen und vom Nachbarteil getrennt wurde, kann das Werkzeug auf volle Leistung geschaltet werden.
Ist die volle Leistung aktiv, kann das Werkzeug zudem ein “Proper Part Present”-Signal ausgeben – eine Rückmeldung, dass tatsächlich ein korrektes Teil gegriffen wurde. Diese innovative Funktion ermöglicht es Anwendern, dem Werkzeug beizubringen, wie ein „gutes Teil“ aussieht, was kompakte und schnelle Fehlersicherungsprozesse erlaubt.
Mit einer integrierten Fail-Safe-Architektur setzt die elektrisch betätigte Automationslinie von Magswitch neue Maßstäbe.
Merkmale & Vorteile
-
Schlankes Profil, optimiert für EOAT-Anwendungen
-
24 V DC Betrieb unter 1 A (E30)
-
Serielle Kommunikation
-
Kombination aus Stromversorgung und Kommunikation über ein einziges Kabel
-
Smart Tool – Proper Part Present
-
Variable Field Output (VFO)
-
Entstapeln dünner Teile (VFO)
-
Verbesserte Bin-Picking-Fähigkeiten (VFO + Proper Part Present)
Zubehör (separat erhältlich)
| Produkt-SKU | Beschreibung |
|---|---|
| 8800782 | Standard-Polschuh-Kit E30 |
| 88001123 | PSK, E30, 135° V-Cut Polschuhe |
| 8800862 | Polschuh-Kit, E30, Zahn 2×2×2 |
| 88001423 | Armor Kit, E30, Standard Bin Picking |
| 88001424 | PSK, E30, Flach, Armor-Ready |
| 88001426 | PSK, E30, 135° V-Cut, Armor-Ready, Ø 2" |
| 88001427 | PSK, E30, 155° V-Cut, Armor-Ready, Ø 2"–4" |
*Polschuhe sind für den Betrieb des Werkzeugs erforderlich.
Controller-Optionen
-
Magmaster 5001 - 8800817
-
Magmaster 6001 - 8800971 | PN-PFV04-11 | LWL-Variante
-
Magmaster 6001 - 88001868 | PN-PCV04-11 | Kupfer Variante
Technische Daten
| Parameter | Wert |
|---|---|
| Maximale Abreißkraft | 124.1 lb / 56.3 kg |
| Maximale Scherkraft | 39.7 lb / 18 kg |
| Nennversorgungsspannung | 24 V DC |
| Maximaler Spitzenstrom | 1 A @ 24 V DC |
| Eigengewicht | 1.98 lb / 0.9 kg |
| Steckverbindung | M12 Stecker, 5-polig, A-kodiert |
| Montageoptionen | Ø6–M8–Ø6 NAAMS (×2) |
| Versorgungsspannung | 24 V DC |
Materialstärke → Haltekraft
| Dicke mm (in) | Haltekraft kg (lbs) |
|---|---|
| 0.5 (0.020) | 14.5 (64.4) |
| 1.0 (0.039) | 38.7 (172.3) |
| 1.9 (0.075) | 68.6 (305.1) |
| 3.0 (0.118) | 104.8 (466.3) |
| 4.76 (0.187) | 118.1 (525.2) |
| 10 (0.394) | 120.1 (534.3) |
| 25 (0.984) | 120.5 (536.0) |
Abbildung 1: Abreißkraft bei verschiedenen Luftspalten
Fußnoten
- Die in diesem Dokument aufgeführten Kräfte stellen ideale Maximalwerte dar und spiegeln möglicherweise nicht die tatsächlichen Kräfte wider, die in der spezifischen Anwendung eines Kunden erreichbar sind. Unterschiede in Materialien oder Prozessbedingungen können die Leistung beeinflussen.
- Lesen und verstehen Sie den Warnhinweis auf Seite 3, bevor Sie das Werkzeug in Betrieb nehmen.
- Die Abreißkräfte wurden in einer Laborumgebung auf einer 200 mm × 200 mm großen Platte aus SAE1018-Stahlmit einer Oberflächenrauheit von 63 Mikroinch und Standardpolschuhen ermittelt.
- Die Abreißkräfte in den allgemeinen Spezifikationen und in Tabelle 1 wurden mit Standardpolschuhen auf sauberen, flachen Oberflächen ohne Luftspalt zwischen Polschuhen und Zielmaterial gemessen.
Jede Abweichung von dieser idealen Situation verringert die Abreißkräfte.
Vorteile
- 100% ausfallsichere Technologie Ein- und ausschaltbar Magnete bleiben sauber Magnete benötigen keine elektrische Energiequelle Stärkere, sowie skalierbare Haltekraft ermöglicht eine bessere Kontrolle Präzise Positionierung
